Page 30 - 理化检验-物理分册2022年第六期

梁 辉, 等: 质量控制图在实验室质量管理中的应用

1.2 质量控制样品的选择 制输入电压和环境温度, 采用同一台功率分析仪, 温

质量控制样品必须在测试期间保持性能稳定; 度控制在( 23±2 ) ℃ ; 测试人员应为同一操作人员;
应对质量控制样品进行环境稳定性评价, 充分考虑 质控试样为同一台空气净化器; 测量的方法采用同
可能会造成测试数据偏差的环境波动; 质量控制样 一方法。
品在检测完毕后必须妥善保存, 以备今后的定期复 1.5 质量控制数据
测; 所有质量控制样品应有唯一性标识。 空气净化器仅提供指令的待机功率质量控制数

根据上述要求, 选用一台电压为 220V , 功率为 据 为: 0.906 , 0.906 , 0.905 , 0.906 , 0.906 , 0.907 ,

60 W , 可除甲醛、 细菌、 病毒等功能的家用空气净化 0.907 , 0.906 , 0.908 , 0.906 , 0.907 , 0.906 , 0.908 ,

器, 其固态污染物洁净空气量为 380 m / h , 气态洁 0.907 , 0.907 , 0.905 , 0.905 , 0.906 , 0.908 , 0.908 ,
3

净空气量为 250 m / h , 气态污染物净化能效 为 高 0.905 , 0.907 , 0.907 , 0.907 , 0.906 W 。一 共 测 量 了
3

效级。 24 次, 计 算 出 平 均 值 为 0.9064 , 标 准 差 σ 为
x
1.3 测试方法 0.0010 , 通 过 Grubbs 检 验 法 进 行 检 验, 剔 除 可 疑

空气净化器与功率分析仪和电源连接, 净化器 值。根据平均值和标准差计算出检验最小值 G min

在仅提供等待指令的待机状态下稳定至少 10 min 为 1.400 , 检 验 最 大 值 G max 为 1.600 , 根 据 GB / T
后, 开始读取待机功率测量值。 4883 — 2008 《 数据的统计处理与解释 正态样本离

两次测试之间应间隔一定时间, 不可连续测试。 群值的判断和处理》 中 Grubbs检验的临界值表, 得
通常测试间隔为每天一次, 或上午、 下午各一次。 出 G 0.95 24 ) =2.644 , G min 和 G max 均 小 于 2.644 , 所
(
为监测整个过程, 在条件允许的情况下, 测试总 以数据检验合格, 没有离群值。
1.6 x 控制图
次数应不低于 20 次; 测试所得数据应通过 Grubbs

检验法进行检验, 剔除离群值。 根 据 GB / T 4091 — 2001 《 常 规 控 制 图 》和
1.4 测量的重复性条件 CNAS-GL27 : 2018 的控制方法和要求, 运用测试所

根据 GB / T6379.1 — 2004 《 测量方法和结果的 得的数据, 计算出平均值 及标准差 σ , 从而得出 x
x
准确度( 正确度和精密度)第 1 部分: 总则与定义》 控制图的控制限和警戒限。

和 GB / T6379.2 — 2004 《 测量方法和结果的准确度 上控制限U CL=0.9094 , 下控制限L CL=0.9034 ;

( 正确度和精密度)第 2 部分: 确定标准测量方法的 上警戒限U WL=0.9084 , 下警戒限L WL=0.9044 。

重复性和再现性的基本方法》 的定义和重复性、 再现 根据上述结果绘制出x 控制图( 见图1 ), 观察正
性的方法, 对检测过程严格控制。测量时应严格控 态分布均值的变化, 以发现测量系统随时间的变化。

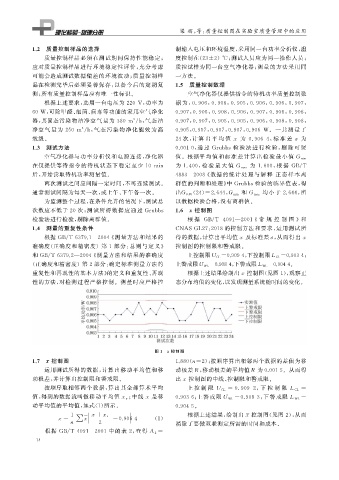

图 1 x 控制图
1.7 控制图 1.880 ( n=2 ); 按顺序算出相邻两个数据的差值为移
x

运用测试所得的数据, 计算出移动平均值和移 动极差R , 移动极差的平均值 为0.0015 。从而得
R
动极差, 并计算出控制限和警戒限。 出 控制图的中线、 控制限和警戒限。
x

按顺序取相邻两个数据, 算出其全部算术平均 上 控 制 限 U CL =0.9092 , 下 控 制 限 L CL =
x ; 中线 x 是移
=
值, 得到的数据就叫做移动平均值 n 0.9036 ; 上警戒限 U WL=0.9083 , 下警戒限 L WL =
动平均值的平均值, 如式( 1 ) 所示。 0.9045 。

根据上述结果, 绘制出 控制图( 见图 2 ), 从而
x
1
x +x i

=

x = n = 0.9064 ( 1 ) 消除了要做双联测定所需的时间和成本。
x
∑
2

根据 GB / T4091 — 2001 中的表 2 , 查得 A 2 =
1 4
