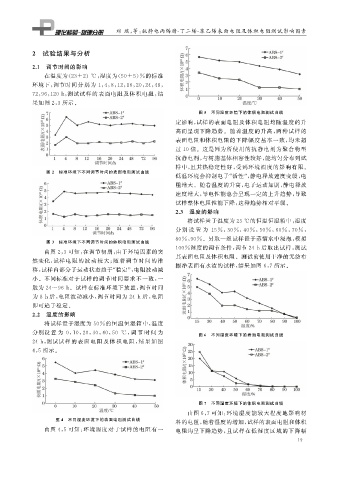

Page 35 - 理化检验-物理分册2022年第六期
P. 35
刘 瑶, 等: 抗静电丙烯腈 - 丁二烯 - 苯乙烯表面电阻及体积电阻测试影响因素
2 试验结果与分析
2.1 调节时间的影响
在温度为( 23±2 ) ℃ , 湿度为( 50±5 ) % 的标准
环境下, 调节时间分别为 1 , 4 , 8 , 12 , 16 , 20 , 24 , 48 ,
72 , 96 , 120h , 测试试样的表面电阻及体积电阻, 结
果如图 2 , 3 所示。
图 5 不同温度环境下的体积电阻测试曲线
定影响, 试样的表面电阻及体积电阻均随温度的升
高而呈现下降趋势。随着温度的升高, 两种试样的
表面电阻和体积电阻的下降幅度基本一致, 均未超
过 10 倍。这是因为所使用的抗静电剂为聚合物型
抗静电剂, 与树脂基体相容性较好, 能均匀分布到试
样中, 且其热稳定性好, 受到环境温度的影响有限。
图 2 标准环境下不同调节时间的表面电阻测试曲线
低温环境会抑制电子“ 活性”, 静电释放速度变缓, 电
阻增大。随着温度的升高, 电子运动加剧, 静电释放
速度增大, 导电性能也会呈现一定的上升趋势, 导致
试样整体电阻性能下降, 这种趋势相对平缓。
2.3 湿度的影响
将试样置于温度为23℃ 的恒温恒湿箱中, 湿度
分别 设 置 为 15% , 30% , 40% , 50% , 60% , 70% ,
80% , 90% 。另取一组试样置于蒸馏水中浸泡, 模拟
图 3 标准环境下不同调节时间的体积电阻测试曲线
100% 湿度的调节条件, 调节 24h 后取出试样, 测试
由图 2 , 3 可知: 在调节初期, 由于环境因素的突
其表面电阻及体积电阻。测试前使用干净的无纺布
然变化, 试样电阻的波动较大; 随着调节时 间的推
擦净表面有水渍的试样, 结果如图 6 , 7 所示。
移, 试样内部分子运动状态趋于“ 稳定”, 电阻波动减
小。不同标准对于试样的调节时间要求不一致, 一
般为 24~96h 。试样在标准环境下放置, 调节时间
为 8h 后, 电阻波动减小, 调节时间为 24h 后, 电阻
即可趋于稳定。
2.2 温度的影响
将试样置于湿度为 50% 的恒温恒湿箱中, 温度
分别设 置 为 0 , 10 , 20 , 30 , 40 , 50 ℃ , 调 节 时 间 为 图 6 不同湿度环境下的表面电阻测试曲线
24h , 测试试样的表 面 电 阻 及 体 积 电 阻, 结 果 如 图
4 , 5 所示。
图 7 不同湿度环境下的体积电阻测试曲线
由图 6 , 7 可知: 环境湿度能较大程度地影响材
图 4 不同温度环境下的表面电阻测试曲线
料的电阻, 随着湿度的增加, 试样的表面电阻和体积
由图 4 , 5 可知: 环境温度对于试样的电阻有一 电阻均呈下降趋势, 且试样在低湿度区域的下降幅
1 9
