Page 72 - 理化检验-物理分册2022年第三期

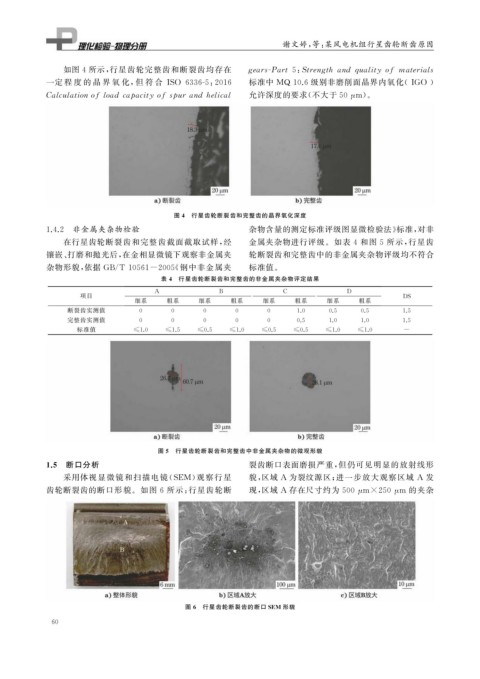

谢文婷, 等: 某风电机组行星齿轮断齿原因

如图 4 所示, 行星齿轮完整齿和断裂齿均存在 g ears-Part5 : Stren g thandq ualit yo f materials

一定 程 度 的 晶 界 氧 化, 但 符 合 ISO 6336-5 : 2016 标准中 MQ10.6 级别非磨削面晶界内氧化( IGO )

Calculationo floadca p acit yo fs p urandhelical 允许深度的要求( 不大于 50 μ m )。

图 4 行星齿轮断裂齿和完整齿的晶界氧化深度
1.4.2 非金属夹杂物检验 杂物含量的测定标准评级图显微检验法》 标准, 对非
在行星齿轮断裂齿和完整齿截面截取试样, 经 金属夹杂物进行评级。如表 4 和图 5 所示, 行星齿
镶嵌、 打磨和抛光后, 在金相显微镜下观察非金属夹 轮断裂齿和完整齿中的非金属夹杂物评级均不符合

杂物形貌, 依据 GB / T10561-2005 《 钢中非金属夹 标准值。
表 4 行星齿轮断裂齿和完整齿的非金属夹杂物评定结果
A B C D
项目 DS
细系 粗系 细系 粗系 细系 粗系 细系 粗系
断裂齿实测值 0 0 0 0 0 1.0 0.5 0.5 1.5
完整齿实测值 0 0 0 0 0 0.5 1.0 1.0 1.5
标准值 ≤1.0 ≤1.5 ≤0.5 ≤1.0 ≤0.5 ≤0.5 ≤1.0 ≤1.0 -

图 5 行星齿轮断裂齿和完整齿中非金属夹杂物的微观形貌
1.5 断口分析 裂齿断口表面磨损严重, 但仍可见明显的放射线形
采用体视显微镜和扫描电镜( SEM ) 观 察行星 貌, 区域 A 为裂纹源区; 进一步放大观察区域 A 发

齿轮断裂齿的断口形貌。如图 6 所示: 行星齿轮断 现, 区域 A 存在尺寸约为 500 μ m×250 μ m 的夹杂

图 6 行星齿轮断裂齿的断口 SEM 形貌
6 0
