Page 69 - 理化检验-物理分册2022年第三期

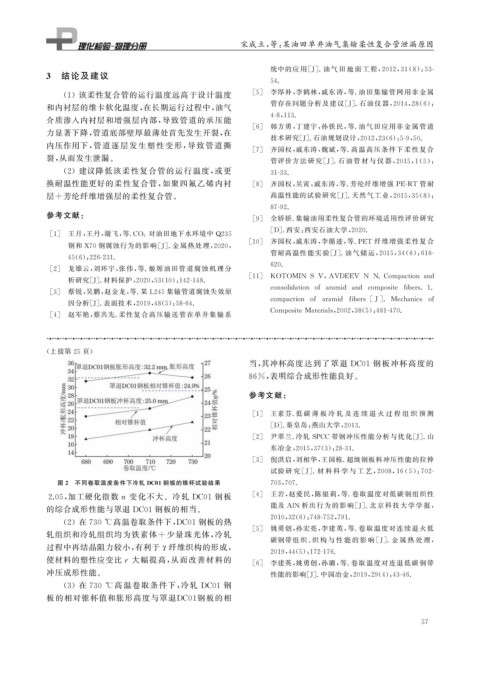

P. 69

宋成立, 等: 某油田单井油气集输柔性复合管泄漏原因



                                                                    统中的应 用 [ J ] . 油 气 田 地 面 工 程, 2012 , 31 ( 8 ): 53-
            3  结论及建议
                                                                    54.
                 ( 1 )该柔性复合管的运行温度远高于设计温度                        [ 5 ]   李厚补, 李鹤林, 戚东涛, 等 . 油田集输管网用 非 金 属

            和内衬层的维卡软化温度, 在长期运行过程中, 油气                               管存在问题分析及建议[ J ] . 石油仪器, 2014 , 28 ( 6 ):
            介质渗入内衬层和增强层内部, 导致管道的承压能                                 4-8 , 113.
                                                                [ 6 ]   韩方勇, 丁建宇, 孙铁民, 等 . 油气田应用非金 属 管 道
            力显著下降, 管道底部壁厚最薄处首先发生开裂, 在
                                                                    技术研究[ J ] . 石油规划设计, 2012 , 23 ( 6 ): 5-9 , 50.
            内压作用下, 管道逐层发生塑性变形, 导致 管道撕
                                                                [ 7 ]   齐国权, 戚东涛, 魏斌, 等 . 高温高压条件下柔 性 复 合
            裂, 从而发生泄漏。
                                                                    管评价方 法 研 究 [ J ] . 石 油 管 材 与 仪 器, 2015 , 1 ( 5 ):

                 ( 2 )建议降低该柔性复合管的运行温度, 或更
                                                                    31-33.
            换耐温性能更好的柔性复合管, 如聚四氟乙烯内衬                             [ 8 ]   齐国权, 吴寅, 戚东涛, 等 . 芳纶纤维增强 PE-RT 管耐
            层 + 芳纶纤维增强层的柔性复合管。                                      高温性能的试验研究[ J ] . 天然气工业, 2015 , 35 ( 8 ):
                                                                    87-92.
            参考文献:                                               [ 9 ]   全娇娇 . 集输油用柔性复合管的环境适用性评价研究

                                                                    [ D ] . 西安: 西安石油大学, 2020.
             [ 1 ]   王月, 王丹, 谢飞, 等 .CO 2 对油田地下水环境中 Q235
                                                               [ 10 ]   齐国权, 戚东涛, 李循迹, 等 .PET 纤维增强柔性复合
                  钢和 X70 钢腐蚀行为的影响[ J ] . 金属热处理, 2020 ,
                                                                    管耐高温性 能 实 验[ J ] . 油 气 储 运, 2015 , 34 ( 6 ): 616-
                 45 ( 6 ): 226-231.
             [ 2 ]   龙雄云, 刘环宇, 张伟, 等 . 姬塬油田管道腐蚀 机 理 分               620.

                                                               [ 11 ]  KOTOMIN S V , AVDEEV N N.Com p actionand
                  析研究[ J ] . 材料保护, 2020 , 53 ( 10 ): 142-148.

             [ 3 ]   蔡锐, 吴鹏, 赵金龙, 等 . 某 L245 集输管道腐蚀失效原              consolidation of aramid and com p osite fibers.1.

                                                                    com p action of aramid fibers [ J ] .Mechanics of
                  因分析[ J ] . 表面技术, 2019 , 48 ( 5 ): 58-64.

             [ 4 ]   赵军艳, 蔡共先 . 柔性复合高压输送管在单井集输系                     Com p ositeMaterials , 2002 , 38 ( 5 ): 461-470.

            ( 上接第 25 页)
                                                               当, 其冲杯高度达到了罩退 DC01 钢板冲杯高度的
                                                              86% , 表明综合成形性能良好。
                                                               参考文献:


                                                                [ 1 ]   王素芬 . 低 碳 薄 板 冷 轧 及 连 续 退 火 过 程 组 织 预 测
                                                                    [ D ] . 秦皇岛: 燕山大学, 2013.
                                                                [ 2 ]   尹翠兰 . 冷轧 SPCC 带钢冲压性能分析与优化[ J ] . 山
                                                                    东冶金, 2015 , 37 ( 3 ): 28-31.
                                                                [ 3 ]   倪洪启, 刘相华, 王国栋 . 超级钢板料冲压性能的拉伸
                                                                    试验 研 究 [ J ] . 材 料 科 学 与 工 艺, 2008 , 16 ( 5 ): 702-
               图 2  不同卷取温度条件下冷轧 DC01 钢板的锥杯试验结果                      703 , 707.
            2.05 , 加工硬化指数 n 变化不大。冷轧 DC01 钢板                     [ 4 ]   王岩, 赵爱民, 陈银莉, 等 . 卷取温度对低碳钢组织性
                                                                    能及 AlN 析出 行 为 的 影 响[ J ] . 北 京 科 技 大 学 学 报,
            的综合成形性能与罩退 DC01 钢板的相当。
                                                                    2010 , 32 ( 6 ): 748-752 , 791.
                 ( 2 )在 730 ℃ 高温卷取条件下, DC01 钢板的热
                                                                [ 5 ]   姚勇创, 孙宏亮, 李建英, 等 . 卷取温度对连续 退 火 低
            轧组织和冷轧组织均为铁素体 + 少量珠光体, 冷轧
                                                                    碳钢带组 织、 织 构 与 性 能 的 影 响 [ J ] . 金 属 热 处 理,
            过程中再结晶阻力较小, 有利于 γ纤维织构的形成,
                                                                    2019 , 44 ( 5 ): 172-176.
            使材料的塑性应变比r 大幅提高, 从而改善材料的                            [ 6 ]   李建英, 姚勇创, 孙璐, 等 . 卷取温度对连退低 碳 钢 带
            冲压成形性能。                                                 性能的影响[ J ] . 中国冶金, 2019 , 29 ( 4 ): 43-46.

                 ( 3 )在 730 ℃ 高温卷取条件下, 冷轧 DC01 钢

            板 的相对锥杯值和胀形高度与罩退DC01 钢板的相

                                                                                                         5 7
   64   65   66   67   68   69   70   71   72   73   74
