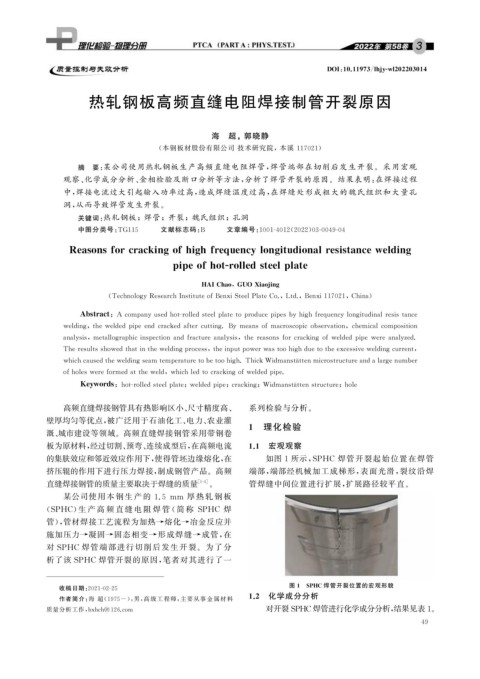

Page 61 - 理化检验-物理分册2022年第三期

DOI : 10.11973 / lh jy -wl202203014

热轧钢板高频直缝电阻焊接制管开裂原因

海 超,郭晓静

( 本钢板材股份有限公司 技术研究院,本溪 117021 )
摘 要: 某公司使用热轧钢板生产高频直缝电阻焊管, 焊管端部在切削后发生开裂。采用宏观
观察、 化学成分分析、 金相检验及断口分析等方法, 分析了焊管开裂的原因。结果表明: 在焊接过程
中, 焊接电流过大引起输入功率过高, 造成焊缝温度过高, 在焊缝处形成粗大的魏氏组织和大量孔
洞, 从而导致焊管发生开裂。

关键词: 热轧钢板;焊管;开裂;魏氏组织;孔洞

中图分类号: TG115 文献标志码: B 文章编号: 1001-4012 ( 2022 ) 03-0049-04

Reasonsforcrackin g ofhi g hfre q uenc y lon g itudionalresistanceweldin g

p i p e ofhot-rolledsteel p late

HAIChao , GUOXiao j in g

( Technolo gyResearchInstituteofBenxiSteelPlateCo. , Ltd. , Benxi117021 , China )

Abstract : Acom p an yusedhot-rolledsteel p latetop roducep i p esb yhi g hfre q uenc y lon g itudinalresistance

weldin g , theweldedp i p eendcrackedaftercuttin g .B y meansofmacrosco p icobservation , chemicalcom p osition

anal y sis , metallo g ra p hicins p ectionandfractureanal y sis , thereasonsforcrackin gofweldedp i p ewereanal y zed.

Theresultsshowedthatintheweldin gp rocess , thein p ut p owerwastoohi g hduetotheexcessiveweldin g current ,

whichcausedtheweldin g seamtem p eraturetobetoohi g h.ThickWidmanstättenmicrostructureandalar g enumber

ofholeswereformedattheweld , whichledtocrackin gofweldedp i p e.

Ke y words : hot-rolledsteel p late ; weldedp i p e ; crackin g ; Widmanstättenstructure ; hole
高频直缝焊接钢管具有热影响区小、 尺寸精度高、 系列检验与分析。
壁厚均匀等优点, 被广泛用于石油化工、 电力、 农业灌
溉、 城市建设等领域。高频直缝焊接钢管采用带钢卷 1 理化检验

板为原材料, 经过切割、 预弯、 连续成型后, 在高频电流 1.1 宏观观察
的集肤效应和邻近效应作用下, 使得管坯边缘熔化, 在 如图 1 所示, SPHC 焊管开裂起始位置在焊管
挤压辊的作用下进行压力焊接, 制成钢管产品。高频 端部, 端部经机械加工成梯形, 表面光滑, 裂纹沿焊
直缝焊接钢管的质量主要取决于焊缝的质量 [ 1-4 ] 。 管焊缝中间位置进行扩展, 扩展路径较平直。

某公司使用 本 钢 生 产 的 1.5 mm 厚 热 轧 钢 板
( SPHC ) 生 产 高 频 直 缝 电 阻 焊 管 ( 简 称 SPHC 焊
管), 管材焊接工艺流程为加热 → 熔化 → 冶金反应并
施加压力 → 凝固 → 固态相变 → 形成焊缝 → 成管, 在
对 SPHC 焊管端部进行切削后发生开裂。为了分
析了该 SPHC 焊管开裂的原因, 笔者对其进行了一

图 1 SPHC 焊管开裂位置的宏观形貌
收稿日期: 2021-02-25
作者简介: 海 超( 1975- ), 男, 高级工程师, 主要从事金属材料 1.2 化学成分分析

质量分析工作, bxhch@126.com 对开裂SPHC焊管进行化学成分分析, 结果见表1 。
4 9
