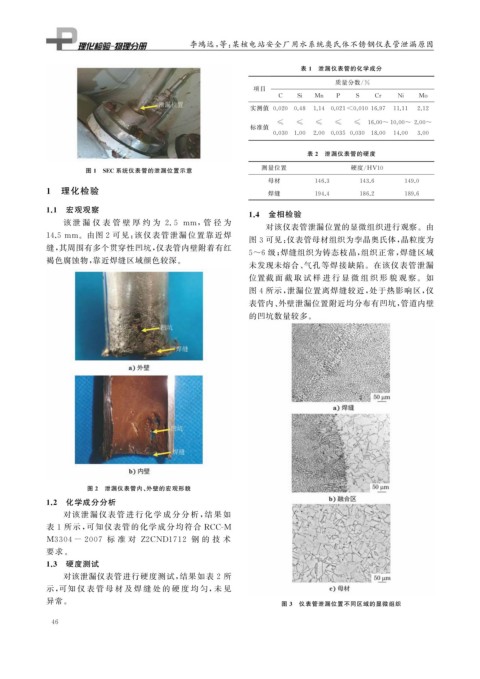

李鸿远, 等: 某核电站安全厂用水系统奥氏体不锈钢仪表管泄漏原因


                                                                            表 1  泄漏仪表管的化学成分

                                                                                    质量分数 / %
                                                                项目
                                                                      C   Si   Mn   P    S    Cr    Ni   Mo
                                                               实测值 0.020 0.48 1.14 0.021<0.01016.97 11.11  2.12
                                                                      ≤    ≤   ≤    ≤    ≤  16.00~10.00~ 2.00~
                                                               标准值

                                                                    0.030 1.00 2.00 0.035 0.030 18.00 14.00  3.00
                                                                             表 2  泄漏仪表管的硬度

                      图 1 SEC 系统仪表管的泄漏位置示意                        测量位置                  硬度 / HV10
                                                                   母材          146.3      143.6      149.0
            1  理化检验                                                焊缝          194.4      186.2      189.6

            1.1  宏观观察                                         1.4  金相检验

                 该 泄 漏 仪 表 管 壁 厚 约 为 2.5 mm , 管 径 为
                                                                   对该仪表管泄漏位置的显微组织进行观察。由
            14.5mm 。由图 2 可见: 该仪表管泄漏位置靠近焊

                                                               图 3 可见: 仪表管母材组织为孪晶奥氏体, 晶粒度为
            缝, 其周围有多个贯穿性凹坑, 仪表管内壁附着有红
                                                              5~6 级; 焊缝组织为铸态枝晶, 组织正常, 焊缝区域
            褐色腐蚀物, 靠近焊缝区域颜色较深。
                                                               未发现未熔合、 气孔等焊接缺陷。在该仪表管泄漏
                                                               位置截 面 截 取 试 样 进 行 显 微 组 织 形 貌 观 察。 如
                                                               图 4 所示, 泄漏位置离焊缝较近, 处于热影响区, 仪
                                                               表管内、 外壁泄漏位置附近均分布有凹坑, 管道内壁

                                                               的凹坑数量较多。
























                       图 2  泄漏仪表管内、 外壁的宏观形貌
            1.2  化学成分分析
                 对该泄漏仪表 管 进 行 化 学 成 分 分 析, 结 果 如

            表 1 所示, 可知仪表管的化学成分均符合 RCC-M
            M3304-2007 标 准 对 Z2CND1712 钢 的 技 术
            要求。
            1.3  硬度测试
                 对该泄漏仪表管进行硬度测试, 结果如表 2 所
            示, 可知 仪 表 管 母 材 及 焊 缝 处 的 硬 度 均 匀, 未 见
            异常。                                                        图 3  仪表管泄漏位置不同区域的显微组织
