Page 55 - 理化检验-物理分册2022年第三期
P. 55
马芹征: 某余热发电锅炉低温过热器连接弯头开裂原因

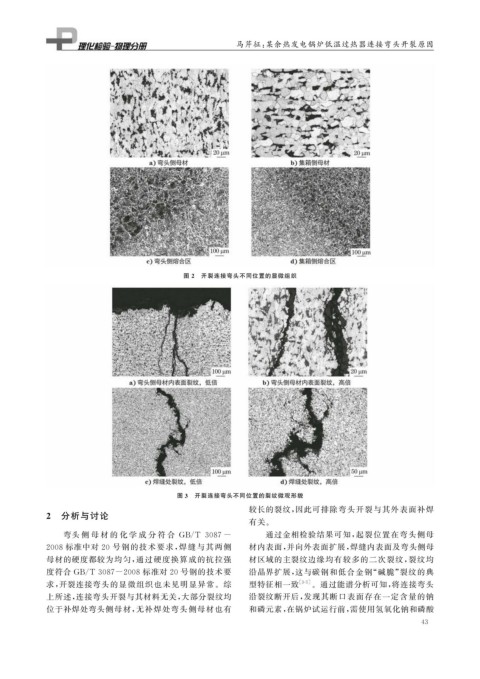

图 2 开裂连接弯头不同位置的显微组织
图 3 开裂连接弯头不同位置的裂纹微观形貌
较长的裂纹, 因此可排除弯头开裂与其外表面补焊
2 分析与讨论
有关。
弯头 侧 母 材 的 化 学 成 分 符 合 GB / T 3087- 通过金相检验结果可知, 起裂位置在弯头侧母
2008 标准中对 20 号钢的技术要求, 焊缝与其两侧 材内表面, 并向外表面扩展, 焊缝内表面及弯头侧母
母材的硬度都较为均匀, 通过硬度换算成的抗拉强 材区域的主裂纹边缘均有较多的二次裂纹, 裂纹均
度符合 GB / T3087-2008 标准对 20 号钢的技术要 沿晶界扩展, 这与碳钢和低合金钢“ 碱脆” 裂纹的典
求, 开裂连接弯头的显微组织也未见明显异常。综 型特征相一致 [ 3-5 ] 。通过能谱分析可知, 将连接弯头
上所述, 连接弯头开裂与其材料无关, 大部分裂纹均 沿裂纹断开后, 发现其断口表面存在一定含量的钠
位于补焊处弯头侧母材, 无补焊处弯头侧母材也有 和磷元素, 在锅炉试运行前, 需使用氢氧化钠和磷酸
4 3
