Page 51 - 理化检验-物理分册2022年第三期
P. 51

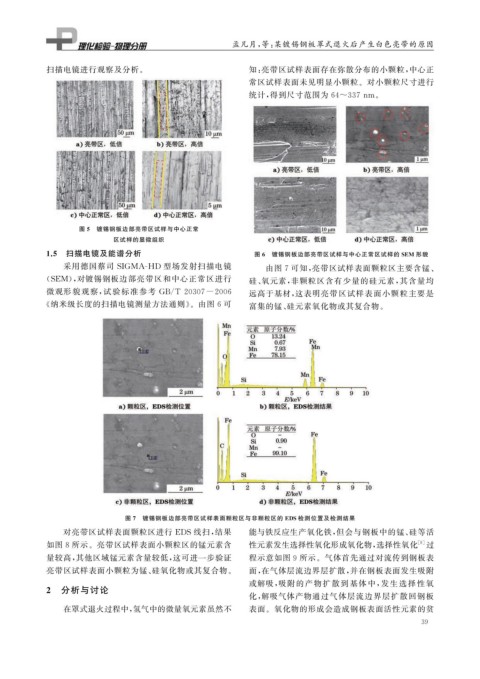

孟凡月, 等: 某镀锡钢板罩式退火后产生白色亮带的原因
扫描电镜进行观察及分析。 知: 亮带区试样表面存在弥散分布的小颗粒, 中心正
常区试样表面未见明显小颗粒。对小颗粒尺寸进行
统计, 得到尺寸范围为 64~337nm 。
图 5 镀锡钢板边部亮带区试样与中心正常
区试样的显微组织
1.5 扫描电镜及能谱分析 图 6 镀锡钢板边部亮带区试样与中心正常区试样的 SEM 形貌
采用德国蔡司 SIGMA-HD 型场发射扫描电镜 由图 7 可知, 亮带区试样表面颗粒区主要含锰、
( SEM ), 对镀锡钢板边部亮带区和中心正常区进行 硅、 氧元素, 非颗粒区含有少量的硅元素, 其含量均
微观形貌观察, 试验标准参考 GB / T20307-2006 远高于基材, 这表明亮带区试样表面小颗粒主要是
《 纳米级长度的扫描电镜测量方法通则》。由图 6 可 富集的锰、 硅元素氧化物或其复合物。
图 7 镀锡钢板边部亮带区试样表面颗粒区与非颗粒区的 EDS检测位置及检测结果
对亮带区试样表面颗粒区进行 EDS 线扫, 结果 能与铁反应生产氧化铁, 但会与钢板中的锰、 硅等活
如图 8 所示。亮带区试样表面小颗粒区的锰元素含 性元素发生选择性氧化形成氧化物, 选择性氧化 [ 8 ] 过
量较高, 其他区域锰元素含量较低, 这可进一步验证 程示意如图 9 所示。气体首先通过对流传到钢板表
亮带区试样表面小颗粒为锰、 硅氧化物或其复合物。 面, 在气体层流边界层扩散, 并在钢板表面发生吸附
或解吸, 吸附的产物扩散到基体中, 发生选择性氧
2 分析与讨论
化, 解吸气体产物通过气体层流边界层扩散回钢板
在罩式退火过程中, 氢气中的微量氧元素虽然不 表面。氧化物的形成会造成钢板表面活性元素的贫
3 9
