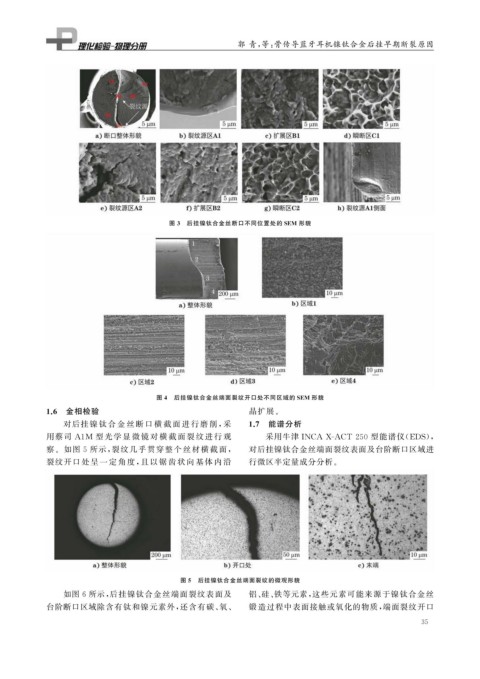

Page 47 - 理化检验-物理分册2022年第三期
P. 47
郭 青, 等: 骨传导蓝牙耳机镍钛合金后挂早期断裂原因
图 3 后挂镍钛合金丝断口不同位置处的 SEM 形貌
图 4 后挂镍钛合金丝端面裂纹开口处不同区域的 SEM 形貌
1.6 金相检验 晶扩展。
对后挂 镍 钛 合 金 丝 断 口 横 截 面 进 行 磨 削, 采 1.7 能谱分析
用蔡司 A1M 型 光 学 显 微 镜 对 横 截 面 裂 纹 进 行 观 采用牛津INCA X-ACT250 型能谱仪( EDS ),
察。如图 5 所示, 裂纹几乎贯穿整个丝材横截面, 对后挂镍钛合金丝端面裂纹表面及台阶断口区域进
裂纹开口 处 呈 一 定 角 度, 且 以 锯 齿 状 向 基 体 内 沿 行微区半定量成分分析。
图 5 后挂镍钛合金丝端面裂纹的微观形貌
如图 6 所示, 后挂镍钛合金丝端面裂纹表面及 铝、 硅、 铁等元素, 这些元素可能来源于镍钛合金丝
台阶断口区域除含有钛和镍元素外, 还含有碳、 氧、 锻 造过程中表面接触或氧化的物质, 端面裂纹开口
3 5
