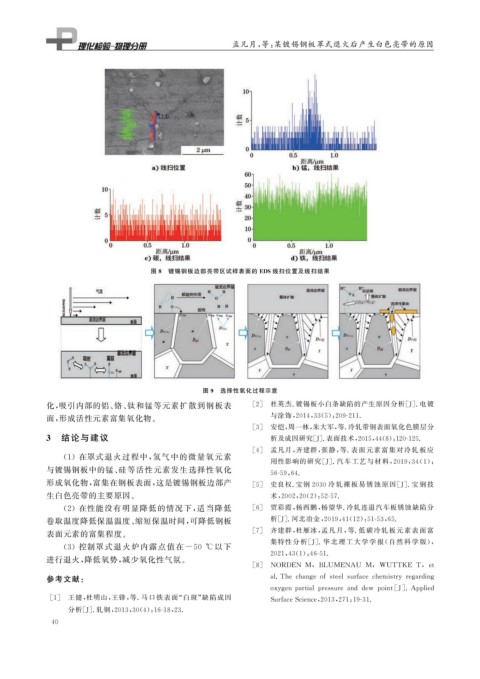

Page 52 - 理化检验-物理分册2022年第三期

孟凡月, 等: 某镀锡钢板罩式退火后产生白色亮带的原因

图 8 镀锡钢板边部亮带区试样表面的 EDS线扫位置及线扫结果

图 9 选择性氧化过程示意
化, 吸引内部的铝、 铬、 钛和锰等元素扩散到钢板表 [ 2 ] 杜英杰 . 镀锡板小白条缺陷的产生原因分析[ J ] . 电镀
与涂饰, 2014 , 33 ( 5 ): 209-211.
面, 形成活性元素富集氧化物。
[ 3 ] 安恺, 周一林, 朱大军, 等. 冷轧带钢表面氧化色膜层分
3 结论与建议 析及成因研究[ J ] . 表面技术, 2015 , 44 ( 8 ): 120-125.
[ 4 ] 孟凡月, 齐建群, 张静, 等 . 表面元素富集对冷 轧 板 应

( 1 )在罩式退火过程中, 氢气中的微量氧元素
用性影响的研究[ J ] . 汽车工艺与材料, 2019 , 34 ( 1 ):
与镀锡钢板中的锰、 硅等活性元素发生选择性氧化
56-59 , 64.
形成氧化物, 富集在钢板表面, 这是镀锡钢板边部产 [ 5 ] 史良权 . 宝钢 2030 冷轧裸板 易 锈 蚀 原 因[ J ] . 宝 钢 技
生白色亮带的主要原因。 术, 2002 , 20 ( 2 ): 52-57.

( 2 )在性能没有明显降低的情况下, 适当降低 [ 6 ] 贾彩霞, 杨西鹏, 杨望华 . 冷轧连退汽车板锈蚀缺陷分
卷取温度降低保温温度、 缩短保温时间, 可降低钢板 析[ J ] . 河北冶金, 2019 , 41 ( 12 ): 51-53 , 65.
[ 7 ] 齐建群, 杜雁冰, 孟凡月, 等 . 低碳冷轧板元素 表 面 富
表面元素的富集程度。
集特性 分 析 [ J ] . 华 北 理 工 大 学 学 报 ( 自 然 科 学 版),
( 3 )控制罩式退火炉内露点值在 -50 ℃ 以下

2021 , 43 ( 1 ): 46-51.
进行退火, 降低氧势, 减少氧化性气氛。
[ 8 ] NORDEN M , BLUMENAU M , WUTTKE T , et
参考文献: al.Thechan g eofsteelsurfacechemistr yre g ardin g

ox yg enp artialp ressureanddew p oint [ J ] .A pp lied
[ 1 ] 王健, 杜明山, 王锋, 等 . 马口铁表面“ 白斑” 缺陷成因
SurfaceScience , 2013 , 271 : 19-31.
分析[ J ] . 轧钢, 2013 , 30 ( 4 ): 16-18 , 23.
4 0
