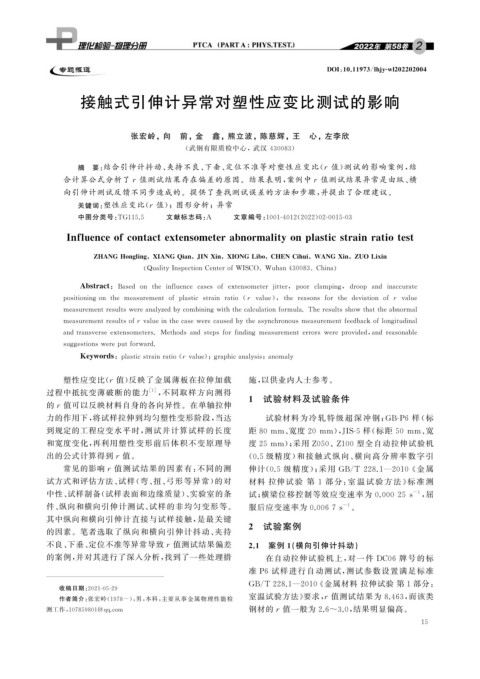

Page 31 - 理化检验-物理分册2022年第二期

DOI : 10.11973 / lh jy -wl202202004

接触式引伸计异常对塑性应变比测试的影响

张宏岭,向 前,金 鑫,熊立波,陈慈辉,王 心,左李欣

( 武钢有限质检中心,武汉 430083 )
摘 要: 结合引伸计抖动、 夹持不良、 下垂、 定位不准等对塑性应变比( r 值) 测试的影响案例, 结
合计算公式分析了r 值测试结果存在偏差的原因。结果表明, 案例中r 值测试结果异常是由纵、 横
向引伸计测试反馈不同步造成的。提供了查找测试误差的方法和步骤, 并提出了合理建议。
关键词: 塑性应变比( r 值);图形分析;异常

中图分类号: TG115.5 文献标志码: A 文章编号: 1001-4012 ( 2022 ) 02-0015-03

Influenceofcontactextensometerabnormalit y onp lasticstrainratiotest

ZHANGHon g lin g XIANGQ ian JINXin XIONGLibo CHENCihui WANGXin ZUOLixin

Qualit y Ins p ectionCenterofWISCO Wuhan430083 China

Abstract : Based on theinfluence cases ofextensometerj itter , p oorclam p in g , droo p andinaccurate

p ositionin gonthe measurementofp lasticstrain ratio ( r value ), thereasonsforthe deviation ofr value

measurementresultswereanal y zedb y combinin gwiththecalculationformula.Theresultsshowthattheabnormal

measurementresultsofrvalueinthecasewerecausedb y theas y nchronousmeasurementfeedbackoflon g itudinal

andtransverseextensometers.Methodsandste p sforfindin g measurementerrorswerep rovided , andreasonable

su gg estionswerep utforward.

p
Ke y words : lasticstrainratio ( rvalue ); g ra p hicanal y sis ; anomal y
塑性应变比( r 值) 反映了金属薄板在拉伸加载 施, 以供业内人士参考。
过程中抵抗变薄破断的能力 [ 1 ] , 不同取样方向测得
1 试验材料及试验条件
的r 值可以反映材料自身的各向异性。在单轴拉伸
力的作用下, 将试样拉伸到均匀塑性变形阶段, 当达 试验材料为冷轧特级超深 冲 钢; GB-P6 样 ( 标

到规定的工程应变水平时, 测试并计算试样的长度 距 80mm 、 宽度 20mm ), JIS-5 样( 标距 50mm 、 宽

和宽度变化, 再利用塑性变形前后体积不变原理导 度25mm ); 采用 Z050 、 Z100 型全自动拉伸试验机

出的公式计算得到r 值。 ( 0.5 级精度) 和接触式纵向、 横向高分辨率数字引

常见的影响r 值测试结果的因素有: 不同的测 伸计( 0.5 级精度); 采用 GB / T228.1 — 2010 《 金属

试方式和评估方法、 试样( 弯、 扭、 弓形等异常) 的对 材料 拉伸试 验 第 1 部 分: 室 温 试 验 方 法》 标 准 测

中性、 试样制备( 试样表面和边缘质量)、 实验室的条 试; 横梁位移控制等效应变速率为 0.00025s , 屈
-1

件、 纵向和横向引伸计测试、 试样的非均匀变形等。 服后应变速率为 0.0067s 。
-1
其中纵向和横向引伸计直接与试样接触, 是最关键
2 试验案例
的因素。笔者选取了纵向和横向引伸计抖动、 夹持
不良、 下垂、 定位不准等异常导致r 值测试结果偏差 2.1 案例 1 ( 横向引伸计抖动)
的案例, 并对其进行了深入分析, 找到了一些处理措 在自动拉伸试验机上, 对一件 DC06 牌号的标
准 P6 试样进行自动测试, 测试参数设置满足标准

GB / T228.1 — 2010 《 金属材料 拉伸试验 第1 部分:
收稿日期: 2021-05-29
作者简介: 张宏岭( 1978- ), 男, 本科, 主要从事金属物理性能检 室温试验方法》 要求, r 值测试结果为 8.463 , 而该类
测工作, 107859801@ qq .com 钢材的r 值一般为 2.6~3.0 , 结果明显偏高。
1 5
