Page 32 - 理化检验-物理分册2022年第二期
P. 32

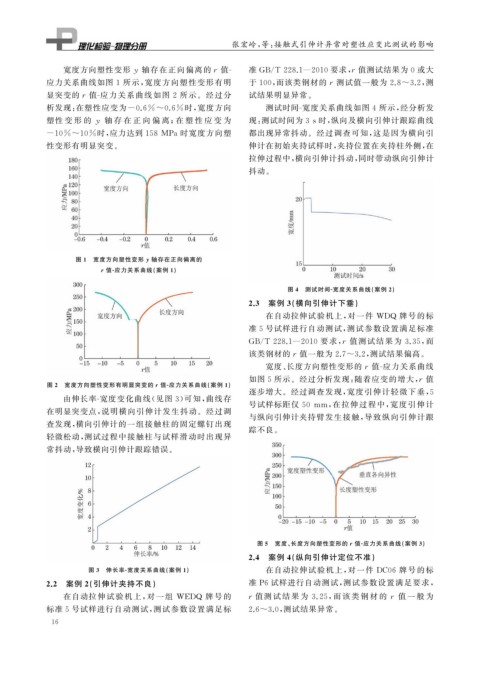

张宏岭, 等: 接触式引伸计异常对塑性应变比测试的影响
宽度方向塑性变形 y 轴存在正向偏离的r 值 - 准 GB / T228.1 — 2010 要求, r 值测试结果为 0 或大
应力关系曲线如图 1 所示, 宽度方向塑性变形有明 于 100 , 而该类钢材的r 测试值一般为 2.8~3.2 , 测
显突变的r 值 - 应力关系曲线如图 2 所示。经过分 试结果明显异常。
析发现: 在塑性应变为 -0.6%~0.6% 时, 宽度方向 测试时间 - 宽度关系曲线如图 4 所示, 经分析发
塑性 变 形 的 y 轴 存 在 正 向 偏 离; 在 塑 性 应 变 为 现: 测试时间为 3s时, 纵向及横向引伸计跟踪曲线
-10%~10% 时, 应力达到 158 MPa时宽度方向塑 都出现异常抖动。经过调查可知, 这是因为横向引
性变形有明显突变。 伸计在初始夹持试样时, 夹持位置在夹持柱外侧, 在
拉伸过程中, 横向引伸计抖动, 同时带动纵向引伸计
抖动。
图 1 宽度方向塑性变形 y 轴存在正向偏离的
r 值 - 应力关系曲线( 案例 1 )
图 4 测试时间 - 宽度关系曲线( 案例 2 )
2.3 案例 3 ( 横向引伸计下垂)
在自动拉伸试验机上, 对一件 WDQ 牌号的标
准 5 号试样进行自动测试, 测试参数设置满足标准
GB / T228.1 — 2010 要求, r 值测试结果为 3.35 , 而
该类钢材的r 值一般为 2.7~3.2 , 测试结果偏高。
宽度、 长度方向塑性变形的r 值 - 应力关系曲线
如图 5 所示。经过分析发现: 随着应变的增大, r 值
图 2 宽度方向塑性变形有明显突变的r 值 - 应力关系曲线( 案例 1 )
逐步增大。经过调查发现, 宽度引伸计轻微下垂, 5
由伸长率 - 宽度变化曲线( 见图 3 ) 可知, 曲线存
号试样标距仅 50 mm , 在拉伸过程中, 宽度引伸计
在明显突变点, 说明横向引伸计发生抖动。经过调
与纵向引伸计夹持臂发生接触, 导致纵向引伸计跟
查发现, 横向引伸计的一组接触柱的固定螺钉出现
踪不良。
轻微松动, 测试过程中接触柱与试样滑动时出现异
常抖动, 导致横向引伸计跟踪错误。
图 5 宽度、 长度方向塑性变形的r 值 - 应力关系曲线( 案例 3 )
2.4 案例 4 ( 纵向引伸计定位不准)
图 3 伸长率 - 宽度关系曲线( 案例 1 ) 在自动拉伸试验机上, 对一件 DC06 牌号的标
2.2 案例 2 ( 引伸计夹持不良) 准 P6 试样进行自动测试, 测试参数设置满足要求,
在自动拉伸试验机 上, 对 一 组 WEDQ 牌 号 的 r 值测 试 结 果 为 3.25 , 而 该 类 钢 材 的 r 值 一 般 为
标准 5 号试样进行自动测试, 测试参数设置满足标 2.6~3.0 , 测试结果异常。
1 6
