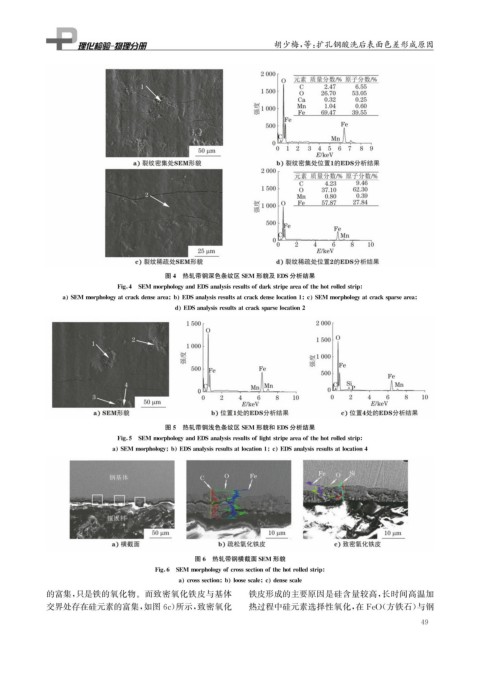

Page 69 - 理化检验-物理分册2021年第十期
P. 69
胡少梅, 等: 扩孔钢酸洗后表面色差形成原因
图4 热轧带钢深色条纹区SEM 形貌及 EDS分析结果
Fi g 4 SEM mor p holo gy andEDSanal y sisresultsofdarkstri p eareaofthehotrolledstri p
a SEM mor p holo gy atcrackdensearea b EDSanal y sisresultsatcrackdenselocation1 c SEM mor p holo gy atcracks p arsearea
d EDSanal y sisresultsatcracks p arselocation2
图5 热轧带钢浅色条纹区SEM 形貌和 EDS分析结果
Fi g 5 SEM mor p holo gy andEDSanal y sisresultsofli g htstri p eareaofthehotrolledstri p
a SEM mor p holo gy b EDSanal y sisresultsatlocation1 c EDSanal y sisresultsatlocation4
图6 热轧带钢横截面SEM 形貌
Fi g 6 SEM mor p holo gy ofcrosssectionofthehotrolledstri p
a crosssection b loosescale c densescale
的富集, 只是铁的氧化物。而致密氧化铁皮与基体 铁皮形成的主要原因是硅含量较高, 长时间高温加
交界处存在硅元素的富集, 如图6c ) 所示, 致密氧化 热过程中硅元素选择性氧化, 在 FeO ( 方铁石) 与钢
4 9
