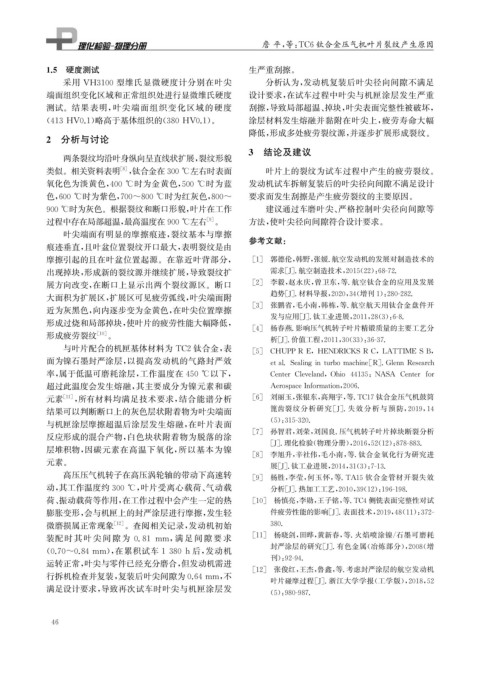

Page 66 - 理化检验-物理分册2021年第十期
P. 66
詹 平, 等: TC6钛合金压气机叶片裂纹产生原因
1.5 硬度测试 生严重刮擦。
采用 VH3100 型维氏显微硬度计分别在叶尖 分析认为, 发动机复装后叶尖径向间隙不满足
端面组织变化区域和正常组织处进行显微维氏硬度 设计要求, 在试车过程中叶尖与机匣涂层发生严重
测试。结果表明, 叶尖端面组织变化区域的硬度 刮擦, 导致局部超温、 掉块, 叶尖表面完整性被破坏,
( 413HV0.1 ) 略高于基体组织的( 380HV0.1 )。 涂层材料发生熔融并黏附在叶尖上, 疲劳寿命大幅
降低, 形成多处疲劳裂纹源, 并逐步扩展形成裂纹。
2 分析与讨论
3 结论及建议
两条裂纹均沿叶身纵向呈直线状扩展, 裂纹形貌
类似。相关资料表明 , 钛合金在300℃左右时表面 叶片上的裂纹为试车过程中产生的疲劳裂纹。
[ 8 ]
氧化色为淡黄色, 400℃时为金黄色, 500℃时为蓝 发动机试车拆解复装后的叶尖径向间隙不满足设计
色, 600℃时为紫色, 700~800℃时为红灰色, 800~ 要求而发生刮擦是产生疲劳裂纹的主要原因。
900℃时为灰色。根据裂纹和断口形貌, 叶片在工作 建议通过车磨叶尖、 严格控制叶尖径向间隙等
[ 9 ]
过程中存在局部超温, 最高温度在900℃左右 。 方法, 使叶尖径向间隙符合设计要求。
叶尖端面有明显的摩擦痕迹, 裂纹基本与摩擦 参考文献:
痕迹垂直, 且叶盆位置裂纹开口最大, 表明裂纹是由
摩擦引起的且在叶盆位置起源。在靠近叶背部分, [ 1 ] 郭德伦, 韩野, 张媛. 航空发动机的发展对制造技术的
出现掉块, 形成新的裂纹源并继续扩展, 导致裂纹扩 需求[ J ] . 航空制造技术, 2015 ( 22 ): 68-72.
展方向改变, 在断口上显示出两个裂纹源区。断口 [ 2 ] 李毅, 赵永庆, 曾卫东, 等. 航空钛合金的应用及发展
大面积为扩展区, 扩展区可见疲劳弧线, 叶尖端面附 趋势[ J ] . 材料导报, 2020 , 34 ( 增刊1 ): 280-282.
[ 3 ] 张鹏省, 毛小南, 韩栋, 等. 航空航天用钛合金盘件开
近为灰黑色, 向内逐步变为金黄色, 在叶尖位置摩擦
发与应用[ J ] . 钛工业进展, 2011 , 28 ( 3 ): 6-8.
形成过烧和局部掉块, 使叶片的疲劳性能大幅降低,
[ 4 ] 杨春燕. 影响压气机转子叶片精锻质量的主要工艺分
形成疲劳裂纹 [ 10 ] 。
析[ J ] . 价值工程, 2011 , 30 ( 33 ): 36-37.
与叶片配合的机匣基体材料为 TC2钛合金, 表 [ 5 ] CHUPPRE , HENDRICKSRC , LATTIMESB ,
面为镍石墨封严涂层, 以提高发动机的气路封严效
etal.Sealin g inturbomachine [ R ] .GlennResearch
率, 属于低温可磨耗涂层, 工作温度在450℃以下, Center Cleveland , Ohio 44135 : NASA Centerfor
超过此温度会发生熔融, 其主要成分为镍元素和碳 Aeros p aceInformation , 2006.
元素 [ 11 ] , 所有材料均满足技术要求, 结合能谱分析 [ 6 ] 刘丽玉, 张银东, 高翔宇, 等.TC17钛合金压气机鼓筒
结果可以判断断口上的灰色层状附着物为叶尖端面 篦齿裂纹分析研究[ J ] . 失效分析与预防, 2019 , 14
与机匣涂层摩擦超温后涂层发生熔融, 在叶片表面 ( 5 ): 315-320.
[ 7 ] 孙智君, 刘荣, 刘国良. 压气机转子叶片掉块断裂分析
反应形成的混合产物, 白色块状附着物为脱落的涂
[ J ] . 理化检验( 物理分册), 2016 , 52 ( 12 ): 878-883.
层堆积物, 因碳元素在高温下氧化, 所以基本为镍
[ 8 ] 李旭升, 辛社伟, 毛小南, 等. 钛合金氧化行为研究进
元素。
展[ J ] . 钛工业进展, 2014 , 31 ( 3 ): 7-13.
高压压气机转子在高压涡轮轴的带动下高速转 [ 9 ] 杨胜, 李莹, 何玉怀, 等.TA15 钦合金管材开裂失效
动, 其工作温度约300℃ , 叶片受离心载荷、 气动载 分析[ J ] . 热加工工艺, 2010 , 39 ( 12 ): 196-198.
荷、 振动载荷等作用, 在工作过程中会产生一定的热 [ 10 ] 杨慎亮, 李勋, 王子铭, 等.TC4侧铣表面完整性对试
膨胀变形, 会与机匣上的封严涂层进行摩擦, 发生轻 件疲劳性能的影响[ J ] . 表面技术, 2019 , 48 ( 11 ): 372-
微磨损属正常现象 [ 12 ] 。查阅相关记录, 发动机初始 380.
[ 11 ] 杨晓剑, 田晔, 黄新春, 等. 火焰喷涂镍 / 石墨可磨耗
装配 时 其 叶 尖 间 隙 为 0.81 mm , 满 足 间 隙 要 求
封严涂层的研究[ J ] . 有色金属( 冶炼部分), 2008 ( 增
( 0.70~0.84mm ), 在累积试车 1380h 后, 发动机
刊): 92-94.
运转正常, 叶尖与零件已经充分磨合, 但发动机需进
[ 12 ] 张俊红, 王杰, 鲁鑫, 等. 考虑封严涂层的航空发动机
行拆机检查并复装, 复装后叶尖间隙为0.64mm , 不
叶片碰摩过程[ J ] . 浙江大学学报( 工学版), 2018 , 52
满足设计要求, 导致再次试车时叶尖与机匣涂层发
( 5 ): 980-987.
4 6
