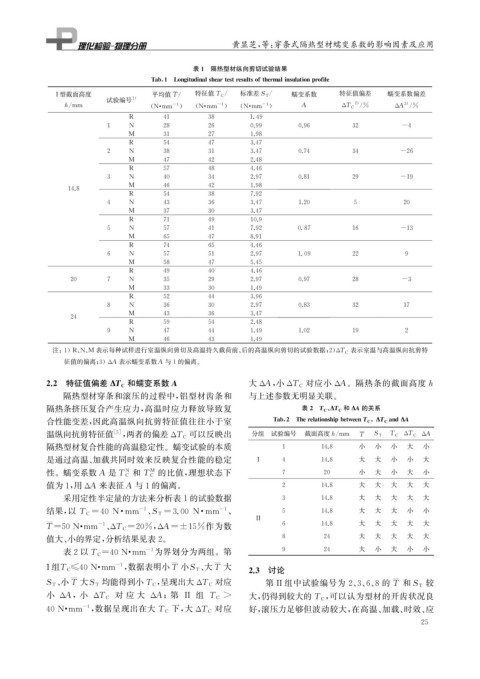

Page 45 - 理化检验-物理分册2021年第十期
P. 45
黄显芝, 等: 穿条式隔热型材蠕变系数的影响因素及应用
表1 隔热型材纵向剪切试验结果
Tab 1 Lon g itudinalsheartestresultsofthermalinsulation p rofile
I 型截面高度 平均值 / 特征值T C / 标准差S T / 蠕变系数 特征值偏差 蠕变系数偏差
T
试验编号 1 )
3 )
h / mm ( N · mm -1 ) ( N · mm -1 ) ( N · mm -1 ) A ΔT C 2 ) / % ΔA / %
R 41 38 1.49
1 N 28 26 0.99 0.96 32 -4
M 31 27 1.98
R 54 47 3.47
2 N 38 31 3.47 0.74 34 -26
M 47 42 2.48
R 57 48 4.46
3 N 40 34 2.97 0.81 29 -19
M 46 42 1.98
14.8
R 54 38 7.92
4 N 43 36 3.47 1.20 5 20
M 37 30 3.47
R 71 49 10.9
5 N 57 41 7.92 0.87 16 -13
M 65 47 8.91
R 74 65 4.46
6 N 57 51 2.97 1.09 22 9
M 58 47 5.45
R 49 40 4.46
20 7 N 35 29 2.97 0.97 28 -3
M 33 30 1.49
R 52 44 3.96
8 N 36 30 2.97 0.83 32 17
M 43 36 3.47
24
R 59 54 2.48
9 N 47 44 1.49 1.02 19 2
M 46 43 1.49
表示室温与高温纵向抗剪特
注: 1 ) R 、 N 、 M 表示每种试样进行室温纵向剪切及高温持久载荷前、 后的高温纵向剪切的试验数据; 2 ) Δ T C
征值的偏离; 3 ) Δ A 表示蠕变系数A 与1的偏离。
和蠕变系数A 对应小 ΔA 。隔热条的截面高度h
2.2 特征值偏差 ΔT C 大 Δ A , 小 ΔT C
隔热型材穿条和滚压的过程中, 铝型材齿条和 与上述参数无明显关联。
、
隔热条挤压复合产生应力, 高温时应力释放导致复 表2 T C ΔT C 和 ΔA 的关系
合性能变差, 因此高温纵向抗剪特征值往往小于室 Tab 2 Therelationshi p betweenT C ΔT C andΔA
温纵向抗剪特征值 [ 5 ] , 两者的偏差 Δ T C 可以反映出 分组 试验编号 截面高度h / mm S T T C ΔT C ΔA
T
隔热型材复合性能的高温稳定性。蠕变试验的本质 1 14.8 小 小 小 大 小
是通过高温、 加载共同时效来反映复合性能的稳定 I 4 14.8 大 大 小 小 大
N M 的比值, 理想状态下 小 大 小 大 小
性。蠕变系数 A 是T C 和 T C 7 20
值为1 , 用 ΔA 来表征A 与1的偏离。 2 14.8 大 大 大 大 大
采用定性半定量的方法来分析表1的试验数据 3 14.8 大 大 大 大 大
-1
-1
结果, 以 T C=40N · mm 、 S T =3.00N · mm 、 5 14.8 大 大 大 小 小
II
T=50N · mm 、 Δ T C=20% , ΔA=±15% 作为数 6 14.8 大 大 大 大 大
-1
值大、 小的界定, 分析结果见表2 。 8 24 大 大 大 大 大
表2以T C=40N · mm 为界划分为两组。第 9 24 大 小 大 小 小
-1
T
-1 T 、 大 大
I组 T C≤40N · mm , 数据表明小 小 S T 2.3 讨论
T 对应 T 较
S T 、 小 大 S T 均能得到小T C , 呈现出大 Δ T C 第II组中试验编号为 2 、 3 、 6 、 8 的 和S T
对 应 大 ΔA ;第 II 组 T C > , 可以认为型材的开齿状况良
小 ΔA ,小 ΔT C
大, 仍得到较大的 T C
-1 对应 好, 滚压力足够但波动较大, 在高温、 加载、 时效、 应
40N · mm , 数据呈现出在大 T C 下, 大 ΔT C
2 5
