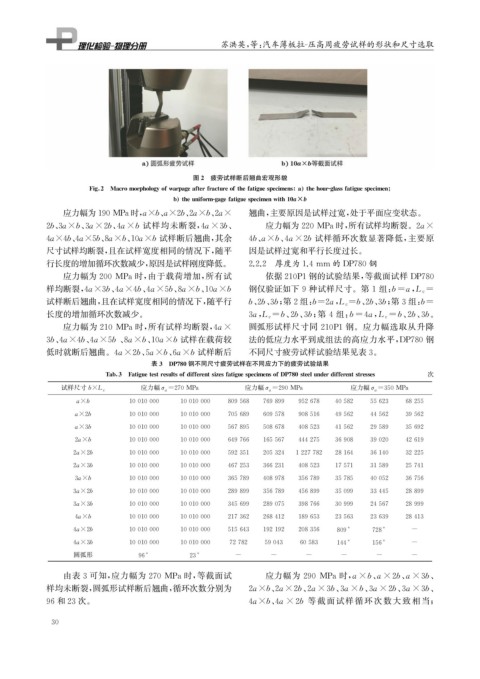

Page 50 - 理化检验-物理分册2021年第十期
P. 50
苏洪英, 等: 汽车薄板拉 - 压高周疲劳试样的形状和尺寸选取
图2 疲劳试样断后翘曲宏观形貌
Fi g 2 Macromor p holo gy ofwar p a g eafterfractureofthefati g ues p ecimens a thehour- g lassfati g ues p ecimen
b theuniform- g a g efati g ues p ecimenwith10 a×b
应力幅为190MPa时, a×b 、 a×2b 、 2 a×b 、 2 a× 翘曲, 主要原因是试样过宽, 处于平面应变状态。
2 b 、 3a×b 、 3a×2b 、 4a×b 试样均未断裂, 4a×3b 、 应力幅为220MPa时, 所有试样均断裂。 2 a×
4a×4b 、 4a×5b 、 8a×b 、 10a×b 试样断后翘曲, 其余 4b 、 a×b 、 4a×2b 试样循环次数显著降低, 主要原
尺寸试样均断裂, 且在试样宽度相同的情况下, 随平 因是试样过宽和平行长度过长。
行长度的增加循环次数减少, 原因是试样刚度降低。 2.2.2 厚度为1.4mm 的 DP780钢
应力幅为200 MPa时, 由于载荷增加, 所有试 依据210P1钢的试验结果, 等截面试样 DP780
样均断裂, 4a×3b 、 4a×4b 、 4a×5b 、 8a×b 、 10a×b 钢仅验证如下 9 种试样尺寸。第 1 组: b=a , L c=
试样断后翘曲, 且在试样宽度相同的情况下, 随平行 b 、 2b 、 3b ; 第2组: b=2a , L c=b 、 2b 、 3b ; 第3组: b=
长度的增加循环次数减少。 3a , L c= b 、 2b 、 3b ; 第 4 组: b=4a , L c= b 、 2b 、 3b 。
应力幅为210MPa时, 所有试样均断裂, 4 a× 圆弧形试样尺寸同 210P1 钢。应力幅选取从升降
3 b 、 4a×4b 、 4a×5b 、 8a×b 、 10a×b 试样在载荷较 法的低应力水平到成组法的高应力水平, DP780钢
低时就断后翘曲。 4 a×2b 、 5a×b 、 6a×b 试样断后 不同尺寸疲劳试样试验结果见表3 。
表3 DP780钢不同尺寸疲劳试样在不同应力下的疲劳试验结果
Tab 3 Fati g uetestresultsofdifferentsizesfati g ues p ecimensofDP780steelunderdifferentstresses 次
应力幅σ a =270MPa 应力幅σ a =290MPa 应力幅σ a =350MPa
试样尺寸b×L c
a×b 10010000 10010000 809568 769899 952678 40582 55623 68255
a×2b 10010000 10010000 705689 609578 908516 49562 44562 39562
a×3b 10010000 10010000 567895 508678 408523 41562 29589 35692
2 a×b 10010000 10010000 649766 165567 444275 36908 39020 42619
2 a×2b 10010000 10010000 592351 205324 1227782 28164 36140 32225
2a×3b 10010000 10010000 467253 366231 408523 17571 31589 25741
3a×b 10010000 10010000 365789 408978 356789 35785 40052 36756
3a×2b 10010000 10010000 289899 356789 456899 35099 33445 28899
3a×3b 10010000 10010000 345699 289075 398766 30999 24567 28999
4 a×b 10010000 10010000 217362 268412 189653 23563 23639 28413
4 a×2b 10010000 10010000 515643 192192 208356 809 * 728 * -
4 a×3b 10010000 10010000 72782 59043 60583 144 * 156 * -
圆弧形 96 * 23 * - - - - - -
由表3可知, 应力幅为270MPa时, 等截面试 应力幅为 290 MPa时, a×b 、 a×2b 、 a×3b 、
样均未断裂, 圆弧形试样断后翘曲, 循环次数分别为 2a×b 、 2a×2b 、 2a×3b 、 3a×b 、 3a×2b 、 3a×3b 、
96和23次。 4 a×b 、 4a×2b 等截面试样循环 次 数 大 致 相 当;
3 0
