Page 41 - 理化检验-物理分册2021年第十期

张启礼, 等: P22钢的里氏硬度与布氏硬度的转换关系

表3 P22钢不同热处理工艺后的里氏硬度值与布氏硬度值 由图5可知, 里氏硬度主要分布在425~675HLD

Tab 3 LeebhardnessvaluesandBrinellhardnessvaluesofP22steel 之间, 在低于575HLD 时, 硬度分布比较均匀且离

afterdifferentheattreatment p rocesses 散程度较低, 而在高于575HLD 时, 硬度分布相对

里氏 布氏 里氏 布氏
热处理 热处理 离散, 并且缺乏更高硬度区间的数值分布, 导致该顶
硬度 / 硬度 / 硬度 / 硬度 /
工艺 工艺
端淬火工艺下的里氏与布氏硬度关系不能全面地包
HLD HBW HLD HBW
430 166.9 725.1 528.4
括更高硬度范围内的转换关系。
429 169.6 2号工艺 733.8 547.6
图6为整体热处理工艺下里氏与布氏硬度的回
430 173.4 730.6 541.4
归曲线, 可以得到里氏与布氏硬度的转换关系为
431 174.9 552.6 287.7 2
H BW = 0.0027H LD-1.96H LD+543.4 ( 5 )
439 176.8 3号工艺 528.3 257.4
由图6可知, 与顶端淬火工艺相比, 整体热处理
446 183.7 569.1 286.1
得到了高于675HLD 的硬度值, 一定程度上扩大了
458 201.4 771.9 583.6
硬度值的区间范围, 但整体热处理工艺下硬度分布
476 212.6 4号工艺 743.0 564.3
较宽, 导致575~650HLD 区间内硬度值缺失, 不能
490 229.0 766.9 600.6
精准地得到里氏与布氏硬度的转换关系。
498 237.7 722.7 510.5
506 248.7 5号工艺 723.5 498.4
顶端
511 251.0 734.8 521.0
淬火
工艺 518 260.8 662.0 410.2
524 259.0 6号工艺 682.6 445.0
526 268.8 686.8 434.7
539 274.8 567.5 270.2
546 282.2 7号工艺 553.2 266.1
558 293.6 556.7 271.1

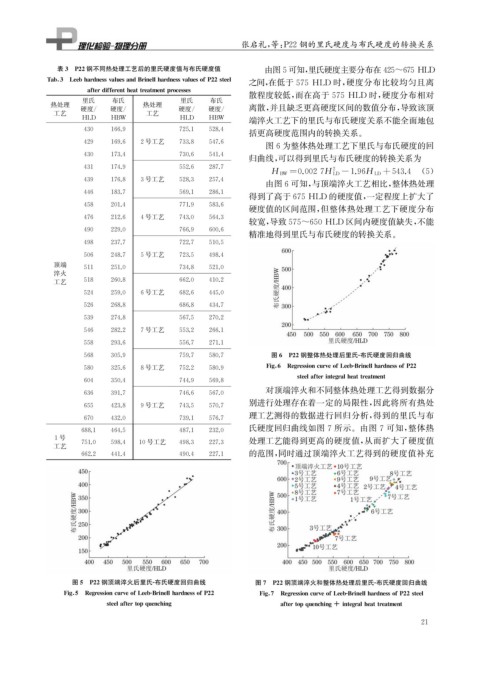

图6 P22钢整体热处理后里氏 - 布氏硬度回归曲线
568 305.9 759.7 580.7

580 325.6 8号工艺 752.2 580.9 Fi g 6 Re g ressioncurveofLeeb-BrinellhardnessofP22

steelafterinte g ralheattreatment
604 350.4 744.9 569.8
对顶端淬火和不同整体热处理工艺得到数据分
636 391.7 746.6 567.0
别进行处理存在着一定的局限性, 因此将所有热处
655 423.8 9号工艺 743.5 570.7
理工艺测得的数据进行回归分析, 得到的里氏与布
670 432.0 739.1 576.7
氏硬度回归曲线如图7所示。由图7可知, 整体热
688.1 464.5 487.1 232.0
1号 10号工艺 处理工艺能得到更高的硬度值, 从而扩大了硬度值
工艺 751.0 598.4 498.3 227.3
的范围, 同时通过顶端淬火工艺得到的硬度值补充
662.2 441.4 490.4 227.1
了

图5 P22钢顶端淬火后里氏 - 布氏硬度回归曲线 图7 P22钢顶端淬火和整体热处理后里氏 - 布氏硬度回归曲线

Fi g 5 Re g ressioncurveofLeeb-BrinellhardnessofP22 Fi g 7 Re g ressioncurveofLeeb-BrinellhardnessofP22steel

steelafterto pq uenchin g afterto pq uenchin g+inte g ralheattreatment
2 1
