整体热处理硬度的缺失, 使硬度值的分布范围更广、 微组织为珠光体 + 贝氏体 + 少量铁素体, 而图 8d )

更均匀以及更全面, 最终获得425~775HLD 区间 显微组织中开始形成少量板状马氏体, 这说明在顶
内的硬度, 并得到里氏与布氏硬度的转换关系为 端淬火中随着冷却速度的增大, 铁素体明显减少, 贝

2
H BW = 0.0016 H LD-0.66H LD+155.7 ( 6 ) 氏体逐渐增多, 并在淬火端有马氏体的形成, 这一现
因此, 基于顶端淬火以及整体热处理获得的数 象与文献[ 15 ] 中的研究基本一致。从正火端到淬火
据, 建立了从低硬度到高硬度更大范围内里氏硬度 端, 试样组织由铁素体+珠光体, 逐渐向铁素体+珠
与布氏硬度的回归关系, 以期在一定程度上满足不 光体+贝氏体以及贝氏体+马氏体转变。图8e )、 f )
同区间硬度转换的需求, 从而减小在实际检测中带 为 P22钢在风冷和水淬后的显微组织形貌, 主要是
来的误差。 以马氏体为主, 由于 P22 钢中含有大量铬、 铜等元
2.2 显微组织 素, 使其具有良好的淬透性。由图8e ) 可以看出, 风
图8为不同工艺热处理后 P22 钢在不同硬度 冷后的 P22 钢的显微组织为板条马氏体且晶粒尺
区域内的显微组织形貌。由图8a )、 b ) 可知, 在顶端 寸较大, 而经过水淬的 P22钢的显微组织以针状马
淬火试样的低硬度区域, 试样的显微组织主要以铁 氏体为主, 如图8f ) 所示, 这种针状马氏体具有比板
素体+珠光体为主。图 8c )、 d ) 为顶端淬火试样高 条马氏体更高的硬度, 显微组织的变化很好地对应
硬度区域的显微组织形貌, 由图 8c ) 可以看出其显 了硬度的变化趋势。

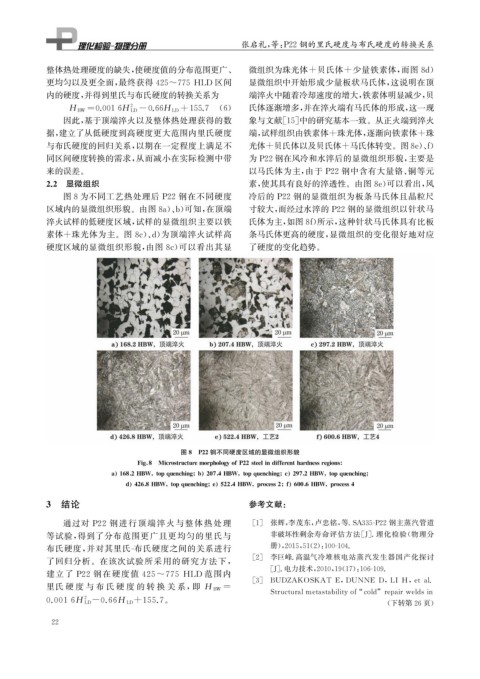

图8 P22钢不同硬度区域的显微组织形貌

Fi g 8 Microstructuremor p holo gy ofP22steelindifferenthardnessre g ions

a 168 2HBW to pq uenchin g b 207 4HBW to pq uenchin g c 297 2HBW to pq uenchin g

d 426 8HBW to pq uenchin g e 522 4HBW p rocess2 f 600 6HBW p rocess4
3 结论 参考文献:

通过对 P22 钢进行顶端淬火与整体热处理 [ 1 ] 张辉, 李茂东, 卢忠铭, 等.SA335-P22钢主蒸汽管道
等试验, 得到了分布范围更广且更均匀的里氏与 非破坏性剩余寿命评估方法[ J ] . 理化检验( 物理分
布氏硬度, 并对其里氏 - 布氏硬度之间的关系进行 册), 2015 , 51 ( 2 ): 100-104.
[ 2 ] 李巨峰. 高温气冷堆核电站蒸汽发生器国产化探讨
了回归分析。在该次试验所采用的研究方法下,
[ J ] . 电力技术, 2010 , 19 ( 17 ): 106-109.
建立了 P22 钢在硬度值 425~775 HLD 范围内
[ 3 ] BUDZAKOSKAT E , DUNNE D , LIH , etal.
里氏 硬 度 与 布 氏 硬 度 的 转 换 关 系, 即 H BW =
Structuralmetastabilit yof “ cold ” re p airweldsin

2
0.0016 H LD-0.66H LD+155.7 。 ( 下转第26页)
