Page 67 - 理化检验-物理分册2021年第八期

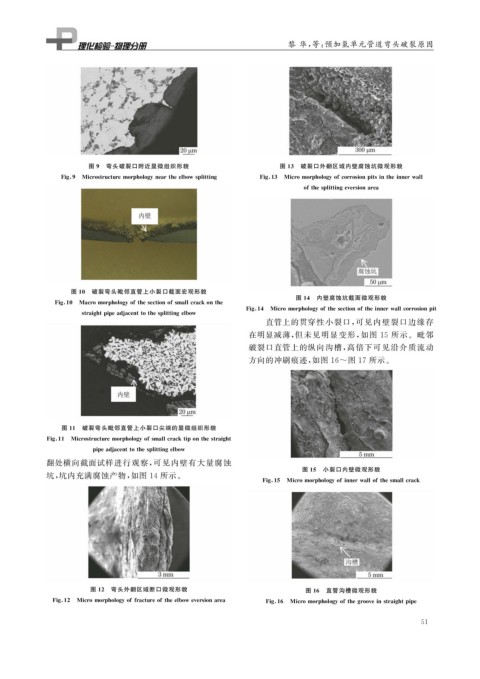

P. 67
黎 华, 等: 预加氢单元管道弯头破裂原因
图 9 弯头破裂口附近显微组织形貌 图 13 破裂口外翻区域内壁腐蚀坑微观形貌
Fi g 9 Microstructuremor p holo gyneartheelbows p littin g Fi g 13 Micromor p holo gy ofcorrosionp itsintheinnerwall
ofthes p littin g eversionarea
图 10 破裂弯头毗邻直管上小裂口截面宏观形貌
图 14 内壁腐蚀坑截面微观形貌
Fi g 10 Macromor p holo gy ofthesectionofsmallcrackonthe
Fi g 14 Micromor p holo gy ofthesectionoftheinnerwallcorrosionp it
strai g ht p i p ead j acenttothes p littin g elbow
直管上的贯穿性小裂口, 可见内壁裂口边缘存
在明显减薄, 但未见明显变形, 如图 15 所示。毗邻
破裂口直管上的纵向沟槽, 高倍下可见沿介质流动
方向的冲刷痕迹, 如图 16~ 图 17 所示。
图 11 破裂弯头毗邻直管上小裂口尖端的显微组织形貌
Fi g 11 Microstructuremor p holo gy ofsmallcrackti ponthestrai g ht
p i p ead j acenttothes p littin g elbow
翻处横向截面试样进行观察, 可见内壁有大量腐蚀
图 15 小裂口内壁微观形貌
坑, 坑内充满腐蚀产物, 如图 14 所示。
Fi g 15 Micromor p holo gy ofinnerwallofthesmallcrack
图 12 弯头外翻区域断口微观形貌 图 16 直管沟槽微观形貌
Fi g 12 Micromor p holo gy offractureoftheelboweversionarea Fi g 16 Micromor p holo gy ofthe g rooveinstrai g ht p i p e
5 1
