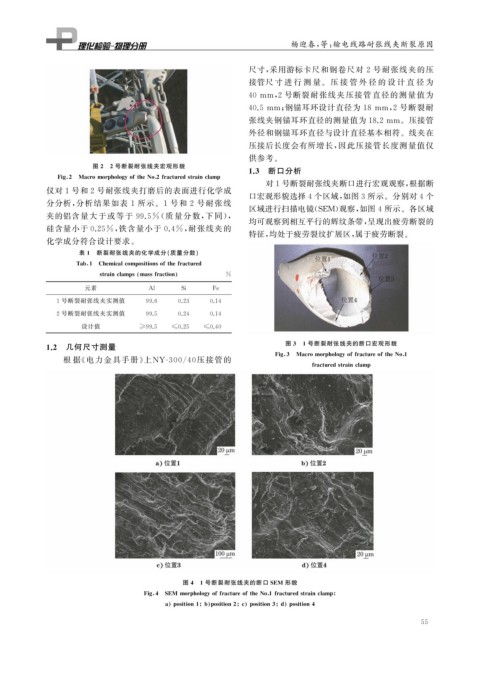

Page 71 - 理化检验-物理分册2021年第八期
P. 71
杨迎春, 等: 输电线路耐张线夹断裂原因
尺寸, 采用游标卡尺和钢卷尺对 2 号耐张线夹的压
接管尺 寸 进 行 测 量。 压 接 管 外 径 的 设 计 直 径 为
40mm , 2 号断裂耐张线夹压接管直径的测量值为
40.5mm ; 钢锚耳环设计直径为 18mm , 2 号断裂耐
张线夹钢锚耳环直径的测量值为18.2mm 。压接管
外径和钢锚耳环直径与设计直径基本相符。线夹在
压接后长度会有所增长, 因此压接管长度测量值仅
供参考。
图 2 2 号断裂耐张线夹宏观形貌
1.3 断口分析
Fi g 2 Macromor p holo gy oftheNo 2fracturedstrainclam p
对1号断裂耐张线夹断口进行宏观观察, 根据断
仪对 1 号和 2 号耐张线夹打磨后的表面进行化学成
口宏观形貌选择4个区域, 如图3所示。分别对4个
分分析, 分析结果如表 1 所示。 1 号和 2 号耐张线
区域进行扫描电镜( SEM ) 观察, 如图4所示。各区域
夹的铝含量大于或等于 99.5% ( 质量分数, 下同),
均可观察到相互平行的辉纹条带, 呈现出疲劳断裂的
硅含量小于 0.25% , 铁含量小于 0.4% , 耐张线夹的
特征, 均处于疲劳裂纹扩展区, 属于疲劳断裂。
化学成分符合设计要求。
表 1 断裂耐张线夹的化学成分( 质量分数)
Tab 1 Chemicalcom p ositionsofthefractured
strainclam p s massfraction %
元素 Al Si Fe
1 号断裂耐张线夹实测值 99.6 0.23 0.14
2 号断裂耐张线夹实测值 99.5 0.24 0.14
设计值 ≥99.5 ≤0.25 ≤0.40
1.2 几何尺寸测量 图 3 1 号断裂耐张线夹的断口宏观形貌
Fi g 3 Macromor p holo gy offractureoftheNo 1
根 据《 电力金具手册》 上NY-300 / 40 压接管的
fracturedstrainclam p
图 4 1 号断裂耐张线夹的断口 SEM 形貌
Fi g 4 SEM mor p holo gy offractureoftheNo 1fracturedstrainclam p
a p osition1 b p osition2 c p osition3 d p osition4
5 5
