Page 33 - 理化检验-物理分册2021年第七期
P. 33
杨晓峰, 等: S135 钻杆摩擦焊焊缝区冲击韧性低的原因

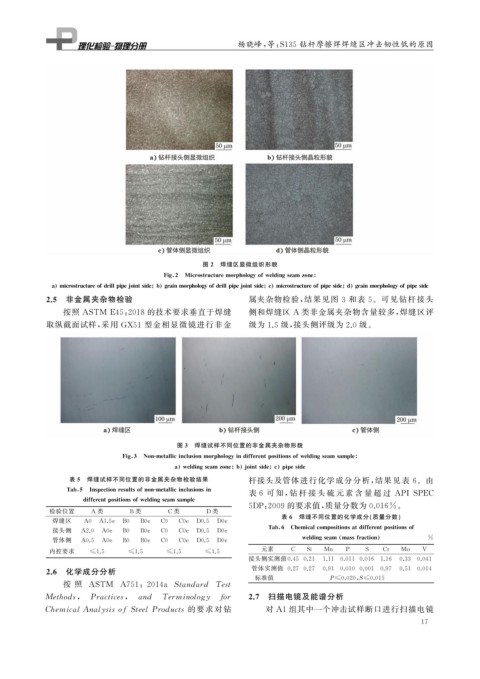

图 2 焊缝区显微组织形貌
Fi g 2 Microstructuremor p holo gy ofweldin g seamzone
a microstructureofdrill p i p e j ointside b g rainmor p holo gy ofdrill p i p e j ointside c microstructureof p i p eside d g rainmor p holo gy of p i p eside
2.5 非金属夹杂物检验 属夹杂物检验, 结果见图 3 和表 5 。可见钻杆接头
按照 ASTM E45 : 2018 的技术要求垂直于焊缝 侧和焊缝区 A 类非金属夹杂物含量较多, 焊缝区评
取纵截面试样, 采用 GX51 型金相显微镜进行非金 级为 1.5 级, 接头侧评级为 2.0 级。
图 3 焊缝试样不同位置的非金属夹杂物形貌
Fi g 3 Non-metallicinclusionmor p holo gy indifferent p ositionsofweldin g seamsam p le
a weldin g seamzone b j ointside c p i p eside
表 5 焊缝试样不同位置的非金属夹杂物检验结果 杆接头及管体进行化学成分分析, 结果见表 6 。由
Tab 5 Ins p ectionresultsofnon-metallicinclusionsin
表 6 可 知, 钻 杆 接 头 硫 元 素 含 量 超 过 APISPEC
different p ositionsofweldin g seamsam p le
5DP : 2009 的要求值, 质量分数为 0.016% 。
检验位置 A 类 B 类 C 类 D 类 表 6 焊缝不同位置的化学成分( 质量分数)
焊缝区 A0 A1.5e B0 B0e C0 C0e D0.5 D0e
接头侧 A2.0 A0e B0 B0e C0 C0e D0.5 D0e Tab 6 Chemicalcom p ositionsatdifferent p ositionsof
管体侧 A0.5 A0e B0 B0e C0 C0e D0.5 D0e weldin g seam massfraction %
内控要求 ≤1.5 ≤1.5 ≤1.5 ≤1.5 元素 C Si Mn P S Cr Mo V
接头侧实测值0.45 0.21 1.11 0.011 0.016 1.16 0.33 0.041
2.6 化学成分分析 管体实测值 0.27 0.27 0.91 0.010 0.001 0.97 0.51 0.014
标准值
P≤0.020 , S≤0.015
按 照 ASTM A751 : 2014a Standard Test
Methods , Practices , and Terminolo gy f or 2.7 扫描电镜及能谱分析
ChemicalAnal y siso fSteelProducts 的要求对钻 对 A1 组其中一个冲击试样断口进行扫描电镜
1 7
