Page 100 - 理化检验-物理分册 2021年第六期

浦 红, 等: 车轮轧制主辊开裂原因

扩展区微观形貌以准解理断裂 + 沿晶断裂为主, 局 为 6 级, 球化级别为 5 级。工作面表层有白亮层,
部区域可见韧窝, 韧窝处可见颗粒状碳化物。 试样显微组织很不均匀, 呈枝晶状分布, 为珠光体
1.6 金相检验 + 碳化 物 + 石 墨。 碳 化 物 数 量 不 多 且 分 布 不 均
对断口试样进行金相检验, 检验面为断口面, 匀, 枝晶间隙数量多, 枝晶杆处数量少。碳化物主
如图 5 和 图 6 所 示。可 见 试 样 上 有 较 多 石 墨, 石 要呈大块 状、 杆 状、 颗 粒 状, 部 分 碳 化 物 分 布 在 晶
墨为不规 则 形 状, 尺 寸 大 小 不 一。 石 墨 大 小 级 别 界上呈断续网状。

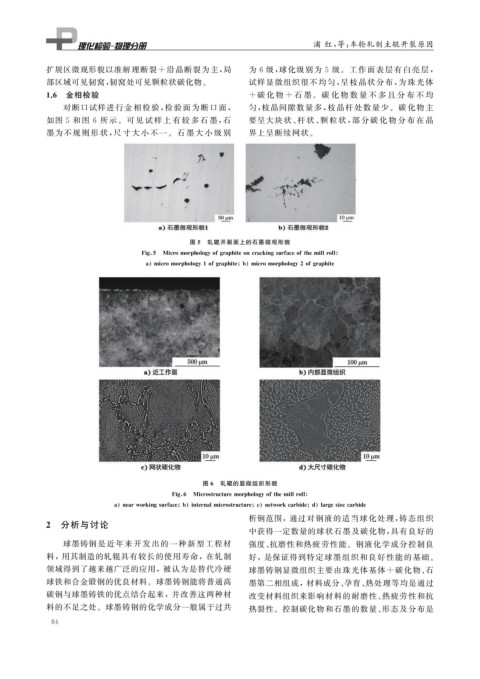

图 5 轧辊开裂面上的石墨微观形貌

Fi g 5 Micromor p holo gy of g ra p hiteoncrackin g surfaceofthemillroll

a micromor p holo gy 1of g ra p hite b micromor p holo gy 2of g ra p hite

图 6 轧辊的显微组织形貌

Fi g 6 Microstructuremor p holo gy ofthemillroll

a nearworkin g surface b internalmicrostructure c networkcarbide d lar g esizecarbide

析钢范围,通过对钢液的适当球化处理, 铸态组织
2 分析与讨论
中获得一定数量的球状石墨及碳化物, 具有良好的
球墨铸钢是近年来开发出的一种新型工 程材 强度、 抗磨性和热疲劳性能。钢液化学成分控制良

料,用其制造的轧辊具有较长的使用寿命,在轧制 好,是保证得到特定球墨组织和良好性能的基础。

领域得到了越来越广泛的应用,被认为是替代冷硬 球墨铸钢显微组织主要由珠光体基体 + 碳化物、 石

球铁和合金锻钢的优良材料。球墨铸钢能将普通高 墨第二相组成,材料成分、 孕育、 热处理等均是通过

碳钢与球墨铸铁的优点结合起来,并改善这两种材 改变材料组织来影响材料的耐磨性、 热疲劳性和抗

料的不足之处。球墨铸钢的化学成分一般属于过共 热裂性。控制碳化物和石墨的数量、 形态及分布是
8 4
