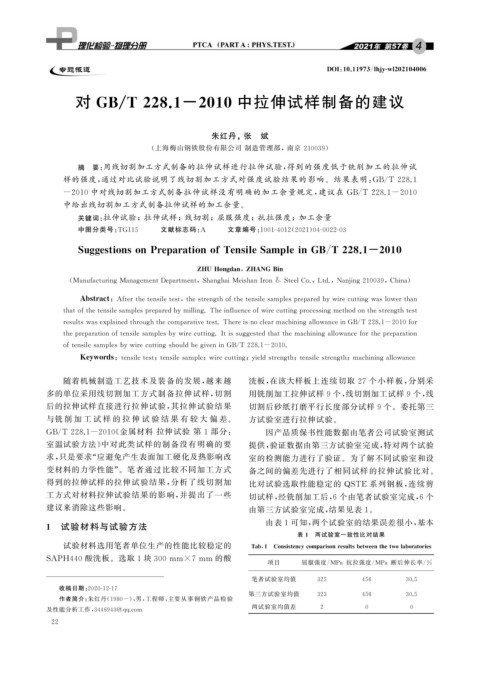

Page 38 - 理化检验-物理分册2021年第四期

DOI : 10.11973 / lh jy -wl202104006

/
对 GB T228.1-2010 中拉伸试样制备的建议

朱红丹,张 斌

( 上海梅山钢铁股份有限公司 制造管理部,南京 210039 )
摘 要: 用线切割加工方式制备的拉伸试样进行拉伸试验, 得到的强度低于铣削加工的拉伸试

样的强度, 通过对比试验说明了线切割加工方式对强度试验结果的影响。结果表明: GB / T228.1

-2010 中对线切割加工方式制备拉伸试样没有明确的加工余量规定, 建议在 GB / T228.1-2010
中给出线切割加工方式制备拉伸试样的加工余量。

关键词: 拉伸试验;拉伸试样;线切割;屈服强度;抗拉强度;加工余量

中图分类号: TG115 文献标志码: A 文章编号: 1001-4012 ( 2021 ) 04-0022-03

Su gg estionsonPre p arationofTensileSam p leinGB T228.1-2010
/

ZHUHon g dan , ZHANGBin

( Manufacturin g Mana g ementDe p artment , Shan g haiMeishanIron & SteelCo. , Ltd. , Nan j in g210039 , China )

Abstract : Afterthetensiletest , thestren g thofthetensilesam p lesp re p aredb ywirecuttin gwaslowerthan

thatofthetensilesam p les p re p aredb ymillin g .Theinfluenceofwirecuttin gp rocessin gmethodonthestren g thtest

resultswasex p lainedthrou g hthecom p arativetest.Thereisnoclearmachinin g allowanceinGB / T228.1-2010for

thep re p arationoftensilesam p lesb ywirecuttin g .Itissu gg estedthatthemachinin gallowanceforthep re p aration

oftensilesam p lesb ywirecuttin gshouldbeg iveninGB / T228.1-2010.

Ke y words : tensiletest ; tensilesam p le ; wirecuttin g ; y ieldstren g th ; tensilestren g th ; machinin gallowance
随着机械制造工艺技术及装备的发展, 越来越 洗板, 在该大样板上连续切取 27 个小样板, 分别采
多的单位采用线切割加工方式制备拉伸试样, 切割 用铣削加工拉伸试样 9 个, 线切割加工试样 9 个, 线
后的拉伸试样直接进行拉伸试验, 其拉伸试验结果 切割后砂纸打磨平行长度部分试样 9 个。委托第三

与铣 削 加 工 试 样 的 拉 伸 试 验 结 果 有 较 大 偏 差。 方试验室进行拉伸试验。

GB / T228.1-2010 《 金属材料 拉伸试验 第 1 部分: 因产品质保书性能数据由笔者公司试验室测试
室温试验方法》 中对此类试样的制备没有明确的要 提供, 验证数据由第三方试验室完成, 特对两个试验
求, 只是要求“ 应避免产生表面加工硬化及热影响改 室的检测能力进行了验证。为了解不同试验室和设
变材料的力学性能”。笔者通过比较不同加工方式 备之间的偏差先进行了相同试样的拉伸试验比对。
得到的拉伸试样的拉伸试验结果, 分析了线切割加 比对试验选取性能稳定的 QSTE 系列钢板, 连续剪
工方式对材料拉伸试验结果的影响, 并提出了一些 切试样, 经铣削加工后, 6 个由笔者试验室完成, 6 个
建议来消除这些影响。 由第三方试验室完成, 结果见表 1 。

1 试验材料与试验方法 由表 1 可知, 两个试验室的结果误差很小, 基本
表 1 两试验室一致性比对结果
试验材料选用笔者单位生产的性能比较稳定的 Tab 1 Consistenc y com p arisonresultsbetweenthetwolaboratories

SAPH440 酸洗板。选取 1 块300mm×7mm 的酸 项目 屈服强度 / MPa 抗拉强度 / MPa 断后伸长率 / %
笔者试验室均值 325 456 30.5
收稿日期: 2020-12-17
第三方试验室均值 323 456 30.5
作者简介: 朱红丹( 1980- ), 男, 工程师, 主要从事钢铁产品检验
两试验室均值差 2 0 0
及性能分析工作, 3446943@ qq .com
2 2
