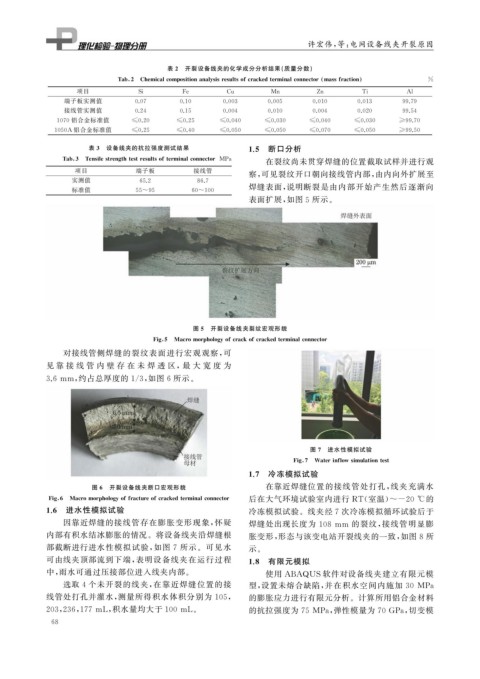

许宏伟, 等: 电网设备线夹开裂原因


                                          表 2  开裂设备线夹的化学成分分析结果( 质量分数)

                              Tab 2 Chemicalcom p ositionanal y sisresultsofcrackedterminalconnector   massfraction    %
                    项目             Si         Fe         Cu         Mn         Zn          Ti         Al
                 端子板实测值           0.07       0.10       0.003      0.005      0.010      0.013       99.79
                 接线管实测值           0.24       0.15       0.004      0.010      0.004      0.020       99.54
               1070 铝合金标准值        ≤0.20      ≤0.25      ≤0.040     ≤0.030     ≤0.040     ≤0.030     ≥99.70
              1050A 铝合金标准值        ≤0.25      ≤0.40      ≤0.050     ≤0.050     ≤0.070     ≤0.050     ≥99.50
                       表 3  设备线夹的抗拉强度测试结果                     1.5  断口分析

                                                                   在裂纹尚未贯穿焊缝的位置截取试样并进行观
                Tab 3 Tensilestren g thtestresultsofterminalconnector MPa
                    项目             端子板           接线管
                                                               察, 可见裂纹开口朝向接线管内部, 由内向外扩展至
                   实测值             65.2           86.7
                   标准值            55~95         60~100         焊缝表面, 说明断裂是由内部开始产生然后逐渐向
                                                               表面扩展, 如图 5 所示。

















                                                 图 5  开裂设备线夹裂纹宏观形貌

                                       Fi g  5 Macromor p holo gy ofcrackofcrackedterminalconnector
               对接线管侧焊缝的裂纹表面进行宏观观察, 可
            见 靠 接 线 管 内 壁 存 在 未 焊 透 区, 最 大 宽 度 为

            3.6mm , 约占总厚度的 1 / 3 , 如图 6 所示。








                                                                              图 7  进水性模拟试验

                                                                          Fi g  7 Waterinflowsimulationtest
                                                              1.7  冷冻模拟试验
                        图 6  开裂设备线夹断口宏观形貌                          在靠近焊缝位置的接线管处打孔, 线夹充满水

             Fi g  6 Macromor p holo gy offractureofcrackedterminalconnector  后在大气环境试验室内进行 RT ( 室温) ~-20 ℃ 的
            1.6  进水性模拟试验                                       冷冻模拟试验。线夹经 7 次冷冻模拟循环试验后于
                 因靠近焊缝的接线管存在膨胀变形现象, 怀疑                         焊缝处出现长度为 108 mm 的裂纹, 接线管明显膨

            内部有积水结冰膨胀的情况。将设备线夹沿焊缝根                             胀变形, 形态与该变电站开裂线夹的一致, 如图 8 所
            部截断进行进水性模拟试验, 如图 7 所示。可见水                          示。
            可由线夹顶部流到下端, 表明设备线夹在运行过程                           1.8  有限元模拟
            中, 雨水可通过压接部位进入线夹内部。                                    使用 ABAQUS 软件对设备线夹建立有限元模
                 选取 4 个未开裂的线夹, 在靠近焊缝位置的接                       型, 设置未熔合缺陷, 并在积水空间内施加 30 MPa

            线管处打孔并灌水, 测量所得积水体积分别为 105 ,                        的膨胀应力进行有限元分析。计算所用铝合金材料

            203 , 236 , 177mL , 积水量均大于 100mL 。                 的抗拉强度为 75MPa , 弹性模量为 70GPa , 切变模
             6 8
