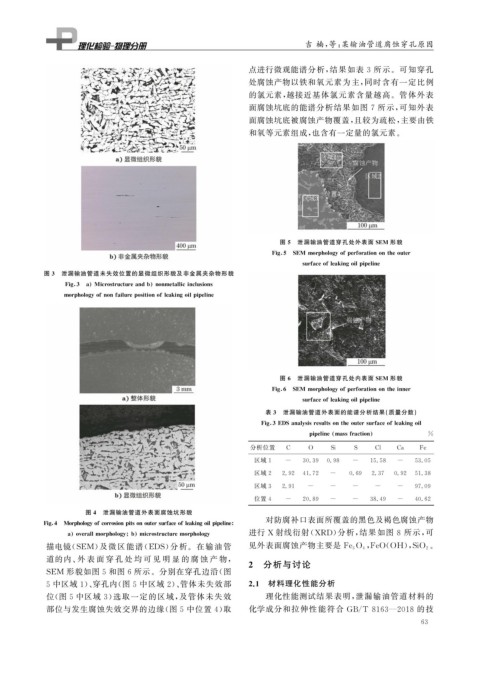

吉 楠, 等: 某输油管道腐蚀穿孔原因


                                                               点进行微观能谱分析, 结果如表 3 所示。可知穿孔
                                                               处腐蚀产物以铁和氧元素为主, 同时含有一定比例
                                                               的氯元素, 越接近基体氯元素含量越高。管体外表
                                                               面腐蚀坑底的能谱分析结果如图 7 所示, 可知外表
                                                               面腐蚀坑底被腐蚀产物覆盖, 且较为疏松, 主要由铁
                                                               和氧等元素组成, 也含有一定量的氯元素。















                                                                      图 5  泄漏输油管道穿孔处外表面 SEM 形貌

                                                                    Fi g  5 SEM mor p holo gy of p erforationontheouter

                                                                            surfaceofleakin g oil p i p eline
            图 3  泄漏输油管道未失效位置的显微组织形貌及非金属夹杂物形貌

                 Fi g  3 a   Microstructureandb  nonmetallicinclusions

                 mor p holo gy ofnonfailure p ositionofleakin g oil p i p eline









                                                                      图 6  泄漏输油管道穿孔处内表面 SEM 形貌

                                                                    Fi g  6 SEM mor p holo gy of p erforationontheinner

                                                                            surfaceofleakin g oil p i p eline
                                                                   表 3  泄漏输油管道外表面的能谱分析结果( 质量分数)

                                                                  Fi g  3EDSanal y sisresultsontheoutersurfaceofleakin g oil

                                                                             p i p eline   massfraction    %
                                                               分析位置     C    O     Si    S    Cl   Ca    Fe
                                                                区域 1    -   30.39 0.98   -   15.58  -   53.05
                                                                区域 2   2.92 41.72  -   0.69  2.37  0.92 51.38
                                                                区域 3   2.91  -     -     -    -     -   97.09
                                                                位置 4    -   20.89  -     -   38.49  -   40.62
                      图 4  泄漏输油管道外表面腐蚀坑形貌
                                                                  对防腐补口表面所覆盖的黑色及褐色腐蚀产物

           Fi g  4 Mor p holo gy ofcorrosionp itsonoutersurfaceofleakin g oil p i p eline
                                                               进行 X 射线衍射( XRD ) 分析, 结果如图 8 所示, 可
                 a  overallmor p holo gy  b  microstructuremor p holo gy
            描电镜( SEM ) 及微区能谱( EDS ) 分析。在 输油管                   见外表面腐蚀产物主要是 Fe 3O 4 FeO ( OH ), SiO 2        。
                                                                                            ,
            道的内、 外 表 面 穿 孔 处 均 可 见 明 显 的 腐 蚀 产 物,             2  分析与讨论
            SEM 形貌如图 5 和图 6 所示。分别在穿孔边沿( 图
            5 中区域 1 )、 穿孔内( 图 5 中区域 2 )、 管体未失效部               2.1  材料理化性能分析
            位( 图 5 中区域 3 ) 选取一定的区域, 及管体未失效                         理化性能测试结果表明, 泄漏输油管道材料的

            部位与发生腐蚀失效交界的边缘( 图 5 中位置 4 ) 取                      化学成分和拉伸性能符合 GB / T8163 — 2018 的技
