刘叙笔, 等: 3044t / h 超超临界锅炉磨煤机拉杆断裂原因

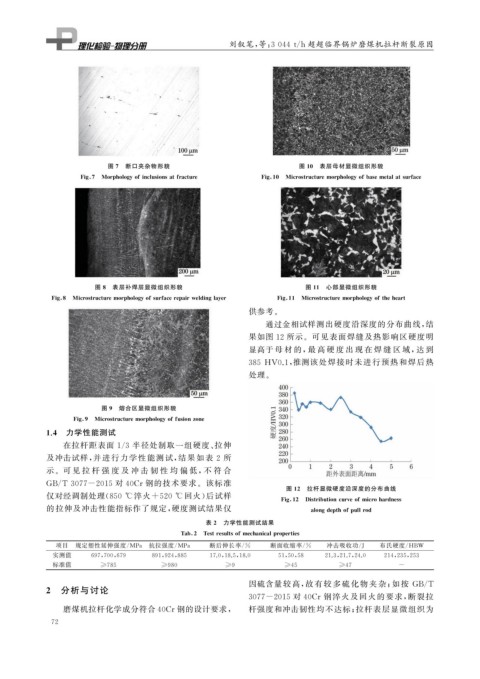

图 7 断口夹杂物形貌 图 10 表层母材显微组织形貌
Fi g 7 Mor p holo gy ofinclusionsatfracture Fi g 10 Microstructuremor p holo gy ofbasemetalatsurface
图 8 表层补焊层显微组织形貌 图 11 心部显微组织形貌
Fi g 8 Microstructuremor p holo gy ofsurfacere p airweldin g la y er Fi g 11 Microstructuremor p holo gy oftheheart
供参考。
通过金相试样测出硬度沿深度的分布曲线, 结
果如图 12 所示。可见表面焊缝及热影响区硬度明
显高于 母 材 的, 最 高 硬 度 出 现 在 焊 缝 区 域, 达 到
385HV0.1 , 推测该处焊接时未进行预热和焊后热
处理。
图 9 熔合区显微组织形貌
Fi g 9 Microstructuremor p holo gy offusionzone
1.4 力学性能测试
在拉杆距表面 1 / 3 半径处制取一组硬度、 拉伸
及冲击试样, 并进行力学性能测试, 结果如表 2 所
示。可 见 拉 杆 强 度 及 冲 击 韧 性 均 偏 低, 不 符 合
GB / T3077-2015 对 40Cr钢的技术要求。该标准
图 12 拉杆显微硬度沿深度的分布曲线
仅对经调制处理( 850 ℃ 淬火 +520 ℃ 回火) 后试样
Fi g 12 Distributioncurveofmicrohardness
的 拉伸及冲击性能指标作了规定, 硬度测试结果仅 alon gde p thof p ullrod
表 2 力学性能测试结果
Tab 2 Testresultsofmechanical p ro p erties
项目 规定塑性延伸强度 / MPa 抗拉强度 / MPa 断后伸长率 / % 断面收缩率 / % 冲击吸收功 / J 布氏硬度 / HBW
实测值 697 , 700 , 679 891 , 924 , 885 17.0 , 18.5 , 18.0 51 , 50 , 58 21.3 , 21.7 , 24.0 214 , 235 , 253
标准值 ≥785 ≥980 ≥9 ≥45 ≥47 -
2 分析与讨论 因硫含量 较 高, 故 有 较 多 硫 化 物 夹 杂; 如 按 GB / T
3077-2015 对 40Cr钢淬火及回火的要求, 断裂拉
磨煤机拉杆化学成分符合40Cr钢的设计要求, 杆强度和冲击韧性均不达标; 拉杆表层显微组织为
