李金梅, 等: 某换热器波纹板开裂原因分析

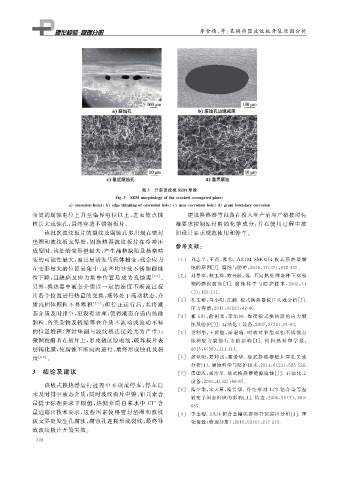

图 ３ 开裂波纹板 SEM 形貌
Fi g 敭３ SEM mor p holo gy ofthecrackedcorru g atedp late
a corrosionholes b ed g ethinnin g ofcorrosionhole c nearcorrosionhole d g rainboundar y corrosion
金属的腐蚀电位上升至临界电位以上, 进而使点蚀 建议换热器等设备在投入生产前应严格按照标
核长大成蚀孔, 最终穿透不锈钢板片. 准要求控制原材料的化学成分, 并在使用过程中按
该批次波纹板片的裂纹及腐蚀孔多出现在密封 照设计要求规范使用和停车.
垫圈和波纹板交界处, 因换热器波纹板片在冷冲压
参考文献:
成型时, 该处的变形量最大, 产生晶格缺陷及晶格畸
变的可能性最大, 而且易诱发马氏体相变, 残余应力 [ １ ] 刘志平, 王 莉, 张 伟 ．ASTM SMO２５４ 板 式 换 热 器 腐
在变形量大的位置易集中, 这些均导致不锈钢耐蚀 蚀的原因[ J ] ． 腐蚀与防护, ２０１６ , １１ ( ３７ ), ９３２Ｇ９３５．
性下降, 且缺陷及应力集中位置易成为孔蚀源 [ １Ｇ２ ] . [ ２ ] 刘景军, 林玉珍, 雍兴跃, 等 ． 不同热处理条件下双相
另外, 换热器中液态介质以一定的速度不断流过板 钢的磨损 腐 蚀 [ J ] ． 腐 蚀 科 学 与 防 护 技 术, ２００２ , １４
( ３ ): １２９Ｇ１３１．
片各个位置进行热量的交换, 液体处于流动状态, 介
[ ３ ] 孔文彬, 马小明, 江楠 ． 板式换热器板片失效分析[ J ] ．
质内固体颗粒不易堆积 [ ３Ｇ５ ] ; 但停止运行后, 未将液
压力容器, ２０１１ , ９ ( ２８ ): ４２Ｇ４６．
态介质及时排空, 更没有清理, 使得液态介质内的微
[ ４ ] 祁玉红, 俞 树 荣, 李 治 国 ． 焊 接 板 式 换 热 器 的 应 力 腐
颗粒、 各类杂物及锈垢等在介质不流动或流动不畅
蚀及防护[ J ] ． 石油化工设备, ２００７ , ２ ( ３６ ): ９１Ｇ９３．
的位置堆积( 密封垫圈与波纹板连接处尤为严重); [ ５ ] 龚利华, 王 辉 煌, 汤 瑞 瑞 ． 时 效 对 节 型 双 相 不 锈 钢 点
微颗粒附着在板片上, 形成微区原电池, 破坏板片表 蚀和应 力 腐 蚀 行 为 的 影 响 [ J ] ． 材 料 热 处 理 学 报,
层钝化膜, 使腐蚀不断向内进行, 最终形成蚀孔及裂 ２０１５ , ８ ( ３６ ): １１１Ｇ１１４．
纹 [ ６Ｇ９ ] . [ ６ ] 张亚明, 夏 邦 杰, 董 爱 华 ． 板 式 换 热 器 板 片 穿 孔 失 效
分析[ J ] ． 腐蚀科学与防护技术, ２０１１ , ６ ( ２３ ): ５２５Ｇ５２８．
３ 结论及建议 [ ７ ] 雷国庆, 张治川 ． 板式换热器缝隙腐蚀[ J ] ． 石油化工
设备, ２００３ , ４ ( ３２ ): ６６Ｇ６７．
该板式换热器运行过程中不规范停车, 停车后
[ ８ ] 隋少华, 宋天革, 隋 鲁 华 ． 冷 变 形 对 LC９ 铝 合 金 等 温
未及时排空液态介质; 同时波纹板片中镍、 钼元素含
转变半固态组织的影 响[ J ] ． 铸 造, ２００６ , ５５ ( ７ ): ６８３Ｇ
量低于标准要求下限值, 热侧介质自来水中 Cl 含
－
６８５．
量远超出技术要求, 这些因素使得密封垫圈和波纹 [ ９ ] 李金梅 ．２A１４ 铝合金罐状容器开裂原因分析[ J ] ． 理
板交界处发生孔腐蚀, 腐蚀孔连接形成裂纹, 最终导 化检验( 物理分册), ２０１６ , ５２ ( ６ ): ２１７Ｇ２１９．
致波纹板片开裂失效.
