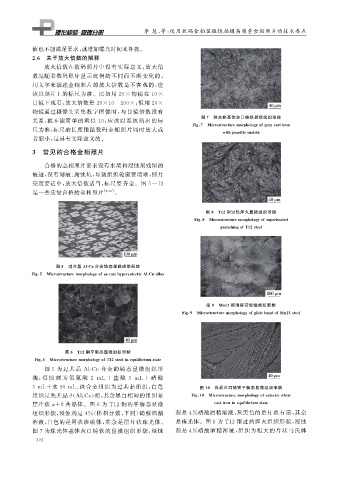

李 慧, 等: 使用数码金相显微镜拍摄高质量金相照片的技术要点
值也不能满足要求, 就增加曝光时间来补救.
２．６ 关于放大倍数的解释
放大倍数在数码照片中没有实际意义, 放大倍
数是随着数码照片显示比例的不同而不断变化的,
用文字来描述金相照片的放大倍数是不客观的, 应
该以照片上的标尺为准.比如用 ２０× 物镜在 １０×
目镜下观看, 放大倍数是 ２０×１０＝２００× ; 但用 ２０×
物镜通过摄像头采集数字图像时, 与目镜倍数没有
图 ７ 珠光体基体灰口铸铁显微组织形貌
关系, 就不能简单的乘以 １０ , 应该以系统给出的标
Fi g 敭７ Microstructuremor p holo gy of g re y castiron
尺为准, 标尺的长度跟随数码金相照片同时放大或
withp earlitematrix
者缩小, 是具有实际意义的.
３ 常见的合格金相照片
合格的金相照片要求没有水渍和浸蚀剂残留的
痕迹, 没有划痕、 腐蚀坑, 显微组织轮廓要清晰, 照片
亮度要适中, 放大倍数适当, 标尺要齐全.图 ５~１２
是一些质量合格的金相照片 [ ８Ｇ１０ ] .
图 ８ T１２ 钢过热淬火显微组织形貌
Fi g 敭８ Microstructuremor p holo gy ofsu p erheated
q uenchin g ofT１２steel
图 ５ 过共晶 AlＧCu合金铸态显微组织形貌
Fi g 敭５ Microstructuremor p holo gy ofasＧcasth yp ereutecticAlＧCuallo y
图 ９ Mn１３ 钢滑移带显微组织形貌
Fi g 敭９ Microstructuremor p holo gy of g lidebandofMn１３steel
图 ６ T１２ 钢平衡态显微组织形貌
Fi g 敭６ Microstructuremor p holo gy ofT１２steeline q uilibriumstate
图 ５ 为过共晶 AlＧCu 合金的铸态显微组织形
貌, 浸 蚀 剂 为 氢 氟 酸 ２ mL＋ 盐 酸 ３ mL＋ 硝 酸
５mL＋ 水 ９０mL . 该合金组织为过共晶组织, 白色 图 １０ 共晶白口铸铁平衡态显微组织形貌
组织是先共晶θ ( Al ２Cu ) 相, 其余黑白相间的组织是 Fi g 敭１０ Microstructuremor p holo gy ofeutecticwhite
层片状 α＋θ共晶体.图 ６ 为 T１２ 钢的平衡态显微 castironine q uilibriumstate
组织形貌, 浸蚀剂是 ４％ ( 体积分数, 下同) 硝酸酒精 剂是 ４％ 硝酸酒精溶液, 灰黑色的是片状石墨, 其余
溶液, 白色的是网状渗碳体, 其余是层片状珠光体. 是珠光体.图 ８ 为 T１２ 钢过热淬火组织形貌, 浸蚀
图 ７ 为珠光体基体灰口铸铁的显微组织形貌, 浸蚀 剂是 ４％ 硝酸酒精溶液, 组织为粗大的片状马氏体
