Page 63 - 理化检验-物理分册2019年第五期

王 楠, 等: 某新型低碳贝氏体弹簧钢力学性能失效分析

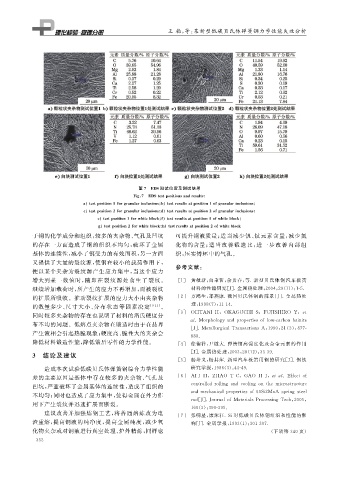

图 ７ EDS测试位置及测试结果
Fi g 敭７ EDStest p ositionsandresults
a test p osition１for g ranularinclusions b testresultsat p osition１of g ranularinclusions
c test p osition２for g ranularinclusions d testresultsat p osition２of g ranularinclusions
e test p osition１forwhiteblock f testresultsat p osition１ofwhiteblock
g test p osition２forwhiteblock h testresultsat p osition２ofwhiteblock
于钢的化学成分和组织, 较多的夹杂物、 气孔及凹坑 可提升钢液质量; 适当减少钒、 钛元素含量, 减少氮
的存在一方面造成了钢的组织不均匀, 破坏了金属 化物的含量; 适当改善锻造比, 进一步改善内部组
基体的连续性, 减小了钢受力的有效面积, 另一方面 织, 压实铸坯中的气孔.
又提供了大量的裂纹源, 使钢在较小的载荷作用下,
参考文献:
便以某个夹杂为裂纹源产生应力集中, 当这个应力
增大到某一数值时, 随即在裂纹 源处萌生了裂纹. [ １ ] 黄敬新, 白秉哲, 余贵春, 等 ． 新型贝氏体钢汽车板簧
继续增加载荷时, 所产生的应力不再增加, 而被裂纹 材料的性能研究[ J ] ． 金属热处理, ２００４ , ２９ ( １１ ): １Ｇ５．
的扩展所吸收.推动裂纹扩展的应力大小由夹杂物 [ ２ ] 方鸿生, 郑燕康 ． 我国贝氏体钢的前景[ J ] ． 金属热处
的数量多少、 尺寸大小、 分布状态等因素决定 [ ９Ｇ１１ ] . 理, １９９８ ( ７ ): １１Ｇ１４．
[ ３ ] OHTANIH , OKAGUCHIS , FUJISHIRO Y , et
同时较多夹杂物的存在也说明了材料的洛氏硬度分
al．Mor p holo gyandp ro p ertiesoflowＧcarbonbainite
布不均的问题.低熔点夹杂物在锻造时由于在晶界
[ J ] ．Metallur g icalTransactionsA , １９９０ , ２１ ( ３ ): ８７７Ｇ
产生液相会引起热脆现象; 硬度高、 脆性大的夹杂会
８８８．
降低材料锻造性能, 降低锻后零件的力学性能. [ ４ ] 徐德祥, 尹锺大 ． 弹簧钢高强度化及合金元素的作用
３ 结论及建议 [ J ] ． 金属热处理, ２００３ , ２８ ( １２ ): ３３Ｇ３９．
[ ５ ] 杨培义, 杨其萍 ． 新型汽车板簧用钢的研究[ J ] ． 钢铁
造成本次试验低碳贝氏体弹簧钢综合力学性能 研究学报, １９８６ ( ３ ): ４３Ｇ４９．
差的主要原因是基体中存在较多的夹杂物、 气孔及 [ ６ ] AIJ H , ZHAO T C , GAO H J , etal．Effectof
凹坑, 严重破坏了金属基体的连续性, 造成了组织的 controlledrollin gandcoolin gonthe microstructure
andmechanicalp ro p ertiesof６０Si２MnAs p rin gsteel
不均匀; 同时也造成了应力集中, 使得金属在外力作
rod [ J ] ．JournalofMaterialsProcessin gTech , ２００５ ,
用下产生裂纹并迅速扩展而断裂.
１６０ ( ３ ): ３９０Ｇ３９５．
建议改善并加强炼钢工艺, 将普通熔炼改为电 [ ７ ] 张明星, 康沫狂 ．Si对低碳贝氏体钢组织和性能的影
渣重熔, 提高钢液的纯净度, 提高金属纯度, 减少氧 响[ J ] ． 金属学报, １９９３ ( １ ): ３０１Ｇ３０７．
化物夹杂或对钢液进行真空处理、 炉外精炼, 同样也 ( 下转第 ３４０ 页)
３ ３ ２
