司明明, 等: 某高温重载自润滑关节轴承超载试验失效原因分析

情况, 优化出最为合适的倒角或倒圆参数.
( ３ )在自润滑关节轴承的结构设计时, 应该在
满足设计要求的前提下, 建议减少面与面间尖角的
接触部位, 选择合适的倒角或者倒圆参数, 这一处理
将有效 降 低 尖 角 部 位 出 现 应 力 集 中 导 致 失 效 的
可能.
参考文献:

[ １ ] 周境,朱海明, 周坤 ． 自润滑向心关节轴承[ J ] ． 轴承,
２００３ ( ７ ): １１Ｇ１２．
[ ２ ] 曲庆文, 刘源勇, 钟振远, 等 ． 关节轴承的设计特点及

分析[ J ] ． 润滑与密封, ２００４ , ２９ ( ４ ): １０２Ｇ１０３ , １０５．
[ ３ ] 李喜军 ． 关节轴承 衬 垫 材 料 的 摩 擦 学 性 能 研 究 [ D ] ．
洛阳: 河南科技大学, ２００９．
[ ４ ] 魏立保, 陈有光 ． 自润滑关节 轴 承 的 研 制 与 应 用[ J ] ．
轴承, ２００８ ( ５ ): ８Ｇ１０．
[ ５ ] 王荣 ． 机械装备的失效分析( 续前)第 ２ 讲 宏观分析

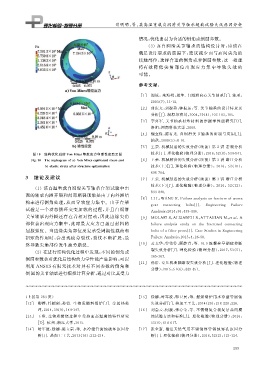

图 １０ 结构优化后的 VonMises等效应力和弹性应变云图 技术[ J ] ． 理化检验( 物理分册), ２０１６ , ５２ ( ８ ): ５３４Ｇ５４１．
[ ６ ] 王荣 ． 机械装备的失效分析( 续前)第 ３ 讲 断口分析
Fi g 敭１０ Thene p ho g ramofa VonMisese q uivalentstressand
b elasticstrainafterstructureo p timizaiton 技术( 上)[ J ] ． 理化检验( 物理分册), ２０１６ , ５２ ( １０ ):
６９８Ｇ７０４．
３ 结论及建议 [ ７ ] 王荣 ． 机械装备的失效分析( 续前)第 ３ 讲 断口分析
技术( 下)[ J ] ． 理化检验( 物理分册), ２０１６ , ５２ ( １２ ):
( １ )该高温重载自润滑关节轴承台架试验中出
８３３Ｇ８４０．
现的轴承内圈开裂和局部断裂现象是由于内外圈结
[ ８ ] LIL , WANGR．Failureanal y sisonfractureofworm
构未进行倒角处理, 从而导致应力集中.由于台架
g ear connectin g bolts [ J ] ． En g ineerin g Failure
试验是一个动态循环交变加载的过程, 并且自润滑
Anal y sis , ２０１４ , ３６ : ４３９Ｇ４４６．
关节轴承内外圈还存在着相对摆动, 因此边缘尖角 [ ９ ] MOLAEIS , ALIZADEH R , ATTARIAN M , etal．A
部位会出现应力集中, 此时最大应力已超过材料的 failureanal y sis stud y on thefractured connectin g
屈服强度.当边缘尖角部位反复承受周期性载荷和 boltsofafilter p ress [ J ] ．CaseStudiesinEn g ineerin g
扭矩的作用时, 会出现疲劳裂纹, 裂纹不断扩展, 最 FailureAnal y sis , ２０１５ , ４ : ２６Ｇ３８．
[ １０ ] 孟文华, 曾伟传, 顾静青, 等 ．１０．９ 级螺栓早期疲劳断
终导致尖角部位发生疲劳断裂.
( ２ )在进行结构优化过程中发现, 不同的倒角或 裂失效分析[ J ] ． 理化检验( 物理分册), ２０１７ , ５３ ( ５ ):
倒圆参数会对优化后结构的力学性能产生影响, 可以 ３６５Ｇ３６７．
[ １１ ] 孙浩 ． 空压机曲轴断裂失效分析[ J ] ． 理化检验( 物理
利用 ANSYS有限元技术对具有不同参数的倒角和
分册), ２０１５ , ５１ ( ６ ): ４４９Ｇ４５１．
倒 圆的关节轴承进行模拟计算分析, 通过对比其受力

( 上接第 ２８３ 页) [ １５ ] 徐娜, 时军波, 郭卫民, 等 ． 燃煤锅炉用水冷壁管腐蚀
[ １２ ] 卿辉, 任耀剑, 孙 智 ． 生 物 质 燃 料 锅 炉 [ J ] ． 金 属 热 处 失效分析[ J ] ． 热加工工艺, ２０１４ ( ２０ ): ２１８Ｇ２２０ , ２２６．
理, ２０１４ , ３９ ( ９ ): １４４Ｇ１４７． [ １６ ] 刘会云, 何毅, 张心金, 等 ． 不锈钢复合板复层晶间腐
[ １３ ] 王准 ． 生物质燃 烧 过 程 中 受 热 面 高 温 腐 蚀 特 性 研 究 蚀试验方法和标准[ J ] ． 理化检验( 物理分册), ２０１６ ,
[ D ] ． 杭州: 浙江大学, ２０１５． ５２ ( ９ ): ６１４Ｇ６１７．
[ １４ ] 时军波, 徐娜, 陈立宗, 等 ． 水冷壁管腐蚀破坏原因分 [ １７ ] 张全新 ． 输送天然 气 用 不 锈 钢 焊 管 锈 蚀 穿 孔 原 因 分
析[ J ] ． 热加工工艺, ２０１３ ( １６ ): ２１２Ｇ２１４． 析[ J ] ． 理化检验( 物理分册), ２０１６ , ５２ ( ２ ): １２１Ｇ１２４．
