Page 38 - 理化检验-物理分册2018第四期
P. 38
王 荣: 机械装备的失效分析( 续前)第 ８ 讲 失效诊断与预防技术( ３ )

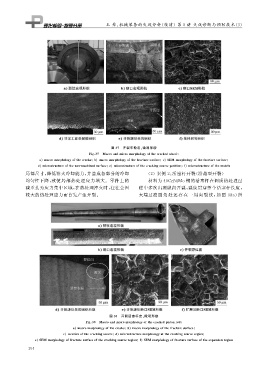

图 ３７ 开裂车轮宏、 微观形貌
Fi g 敭３７ Macroandmicromor p holo gy ofthecrackedwheel
a macromor p holo gy ofthecracks b macromor p holo gy ofthefracturesurface c SEM mor p holo gy ofthefracturesurface
d microstructureofthenonＧmachinedsurface e microstructureofthecrackin g source p osition f microstructureofthematrix
局部尺寸, 降低淬火冷却能力, 并造成各部分的冷却 ( ２ )案例 ２ : 活塞杆开裂( 沿晶型开裂)
均匀性下降, 致使局部热处理应力增大.零件上的 材料为 ４０CrNiMo钢的活塞杆在调质热处理过
减重孔为应力集中区域, 在热处理淬火时, 往往会因 程中多次出现纵向开裂, 裂纹贯穿整个活塞杆长度,
较大的热处理应力而首先产生开裂. 大端过渡 圆 角 处 还 存 在 一 周 向 裂 纹, 如 图 ３８a ) 所
图 ３８ 开裂活塞杆宏、 微观形貌
Fi g 敭３８ Macroandmicromor p holo gy ofthecrackedp istonrod
a macromor p holo gy ofthecracks b macromor p holo gy ofthefracturesurface
c locationofthecrackin g source d microstructuremor p holo gy atthecrackin g sourcere g ion
e SEM mor p holo gy offracturesurfaceofthecrackin g sourcere g ion f SEM mor p holo gy offracturesurfaceoftheex p ansionre g ion
２ ５ ４
