滕 巍, 等: ４２CrMo钢高强度螺栓轴向开裂失效分析
为 １７mm的棒材, 在棒材拉拔过程中, 原材料上的
ϕ
锻造折叠缺陷沿轴向伸长变形, 在淬火应力和折叠
裂纹引起的应力集中效应的双重作用下形成淬火裂
纹, 导 致 螺 栓 在 后 续 的 加 工 过 程 中 发 生 轴 向
开裂 [ ７Ｇ８ ] .
３ 结论
螺栓轴向开裂与材料本身存在折叠缺陷有关;
该螺栓在热处理前其表面即已存在呈线状分布的锻
造折叠缺陷, 折叠缺陷末端为应力集中敏感区域, 在
淬火热处理时成为了裂纹源, 于强大的淬火应力和
滚压应力作用下诱发了轴向开裂.
参考文献:
[ １ ] 向清然 ． 浅析模具锻造件中折叠缺陷成因[ J ] ． 科技致
富向导, ２０１１ ( １ ): ５１．

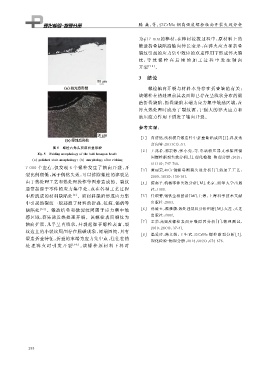

图 ５ 螺栓六角头顶部折叠形貌
