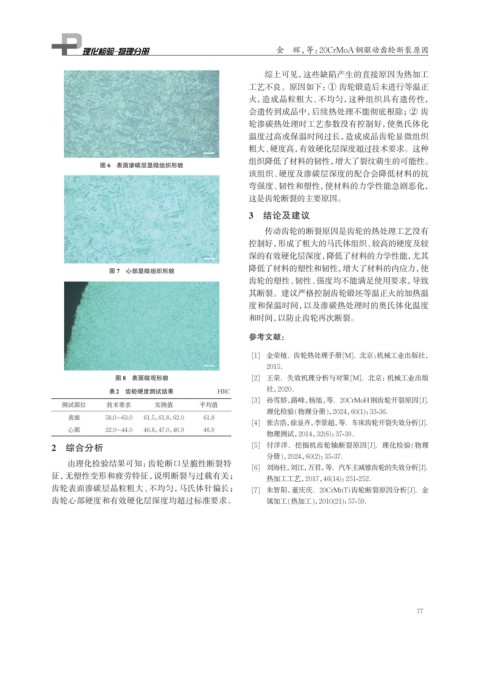

金 辉，等：20CrMoA钢驱动齿轮断裂原因

综上可见，这些缺陷产生的直接原因为热加工
工艺不良。原因如下：① 齿轮锻造后未进行等温正
火，造成晶粒粗大、不均匀，这种组织具有遗传性，
会遗传到成品中，后续热处理不能彻底根除；② 齿
轮渗碳热处理时工艺参数没有控制好，使奥氏体化
温度过高或保温时间过长，造成成品齿轮显微组织
粗大、硬度高，有效硬化层深度超过技术要求。这种
组织降低了材料的韧性，增大了裂纹萌生的可能性。
图 6 表面渗碳层显微组织形貌
该组织、硬度及渗碳层深度的配合会降低材料的抗
弯强度、韧性和塑性，使材料的力学性能急剧恶化，
这是齿轮断裂的主要原因。

3 结论及建议
传动齿轮的断裂原因是齿轮的热处理工艺没有
控制好，形成了粗大的马氏体组织、较高的硬度及较
深的有效硬化层深度，降低了材料的力学性能，尤其

图 7 心部显微组织形貌 降低了材料的塑性和韧性，增大了材料的内应力，使
齿轮的塑性、韧性、强度均不能满足使用要求，导致
其断裂。建议严格控制齿轮锻坯等温正火的加热温
度和保温时间，以及渗碳热处理时的奥氏体化温度
和时间，以防止齿轮再次断裂。

参考文献：

[1] 金荣植．齿轮热处理手册[M]．北京：机械工业出版社，
2015．
图 8 表面微观形貌 [2] 王荣．失效机理分析与对策[M]．北京：机械工业出版
表2 齿轮硬度测试结果 HRC 社，2020．
[3] 孙雪娇，路峰，杨旭，等．20CrMoH钢齿轮开裂原因[J].
测试部位 技术要求 实测值 平均值
理化检验(物理分册)，2024，60(1)：33-36.
表面 58.0~63.0 61.5，61.8，62.0 61.8
[4] 张吉浩，徐显卉，李景超，等．车床齿轮开裂失效分析[J]．
心部 32.0~44.0 46.8，47.0，46.9 46.9
物理测试，2014，32(6)：37-39．
2 综合分析 [5] 付洋洋．挖掘机齿轮轴断裂原因[J]．理化检验(物理
分册)，2024，60(2)：35-37．
由理化检验结果可知：齿轮断口呈脆性断裂特
[6] 刘海柱，刘江，万君，等．汽车主减锥齿轮的失效分析[J]．
征，无塑性变形和疲劳特征，说明断裂与过载有关； 热加工工艺，2017，46(14)：251-252．
齿轮表面渗碳层晶粒粗大、不均匀，马氏体针偏长； [7] 朱智阳，董庆庆．20CrMnTi齿轮断裂原因分析[J]．金
齿轮心部硬度和有效硬化层深度均超过标准要求。 属加工(热加工)，2010(21)：57-59．
