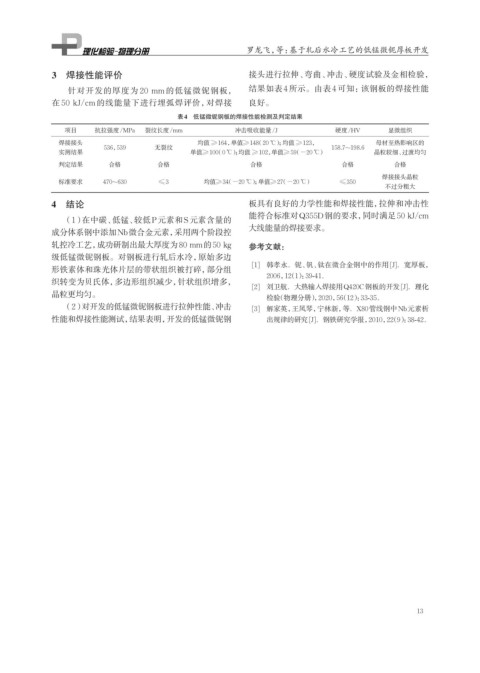

Page 25 - 理化检验-物理分册2025年第五期

罗龙飞，等：基于轧后水冷工艺的低锰微铌厚板开发

3 焊接性能评价 接头进行拉伸、弯曲、冲击、硬度试验及金相检验，

针对开发的厚度为 20 mm 的低锰微铌钢板， 结果如表 4 所示。由表 4 可知：该钢板的焊接性能
在 50 kJ/cm 的线能量下进行埋弧焊评价，对焊接 良好。
表4 低锰微铌钢板的焊接性能检测及判定结果
项目 抗拉强度/MPa 裂纹长度/mm 冲击吸收能量/J 硬度/HV 显微组织
焊接接头 均值 ≥164，单值≥148（20 ℃）；均值 ≥123， 母材至热影响区的
536，539 无裂纹 158.7~198.6
实测结果 单值≥100（0 ℃）；均值 ≥102，单值≥59（-20 ℃） 晶粒较细、过渡均匀
判定结果 合格 合格 合格 合格 合格
焊接接头晶粒
标准要求 470~630 ≤3 均值≥34（-20 ℃）；单值≥27（-20 ℃） ≤350
不过分粗大
4 结论 板具有良好的力学性能和焊接性能，拉伸和冲击性
（1）在中碳、低锰、较低P元素和S元素含量的 能符合标准对Q355D钢的要求，同时满足50 kJ/cm
大线能量的焊接要求。
成分体系钢中添加Nb微合金元素，采用两个阶段控
轧控冷工艺，成功研制出最大厚度为80 mm的50 kg 参考文献：
级低锰微铌钢板。对钢板进行轧后水冷，原始多边
[1] 韩孝永．铌、钒、钛在微合金钢中的作用[J]．宽厚板，
形铁素体和珠光体片层的带状组织被打碎，部分组
2006，12（1）：39-41．
织转变为贝氏体，多边形组织减少，针状组织增多，
[2] 刘卫航．大热输入焊接用Q420C钢板的开发[J]．理化
晶粒更均匀。 检验（物理分册），2020，56（12）：33-35．
（2）对开发的低锰微铌钢板进行拉伸性能、冲击 [3] 解家英，王凤琴，宁林新，等．X80管线钢中Nb元素析
性能和焊接性能测试，结果表明，开发的低锰微铌钢 出规律的研究[J]．钢铁研究学报，2010，22（9）：38-42．

13
