段 攀，等：氨合成塔内约翰逊网丝条断裂原因

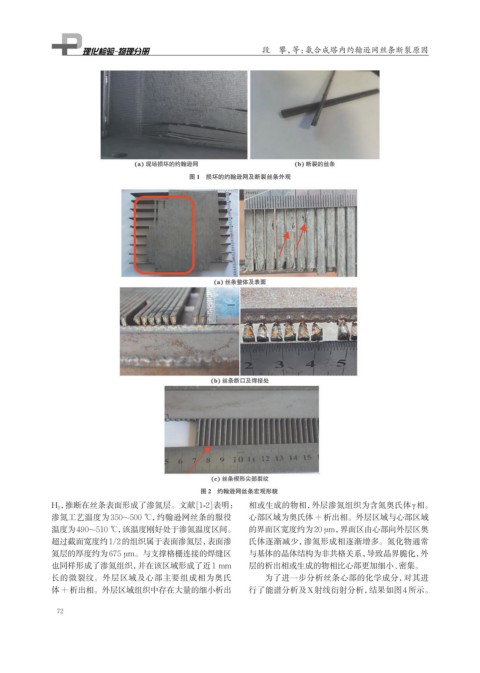

图 1 损坏的约翰逊网及断裂丝条外观

图 2 约翰逊网丝条宏观形貌
H 2 ，推断在丝条表面形成了渗氮层。文献[1-2]表明： 相或生成的物相，外层渗氮组织为含氮奥氏体γ相。
渗氮工艺温度为350~500 ℃， 约翰逊网丝条的服役 心部区域为奥氏体+析出相。外层区域与心部区域
温度为490~510 ℃， 该温度刚好处于渗氮温度区间。 的界面区宽度约为20 μm，界面区由心部向外层区奥
超过截面宽度约1/2的组织属于表面渗氮层， 表面渗 氏体逐渐减少，渗氮形成相逐渐增多。氮化物通常
氮层的厚度约为675 μm。与支撑格栅连接的焊缝区 与基体的晶体结构为非共格关系，导致晶界脆化，外
也同样形成了渗氮组织，并在该区域形成了近1 mm 层的析出相或生成的物相比心部更加细小、密集。
长的微裂纹。外层区域及心部主要组成相为奥氏 为了进一步分析丝条心部的化学成分，对其进
体+析出相。外层区域组织中存在大量的细小析出 行了能谱分析及X射线衍射分析，结果如图4所示。
