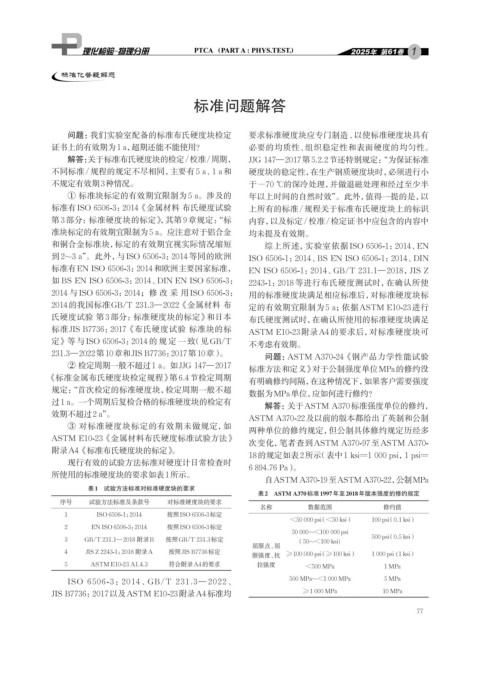

Page 89 - 理化检验-物理分册2025年第一期

1

标准化答疑解惑

标准问题解答

问题：我们实验室配备的标准布氏硬度块检定 要求标准硬度块应专门制造,以使标准硬度块具有
证书上的有效期为1 a，超期还能不能使用？ 必要的均质性、组织稳定性和表面硬度的均匀性。

解答：关于标准布氏硬度块的检定/校准/周期， JJG 147—2017第5.2.2节还特别规定：“为保证标准
不同标准/规程的规定不尽相同，主要有5 a、1 a和 硬度块的稳定性，在生产钢质硬度块时，必须进行小
不规定有效期3种情况。 于-70 ℃的深冷处理，并做退磁处理和经过至少半
① 标准块标定的有效期宜限制为5 a。涉及的 年以上时间的自然时效”。此外，值得一提的是，以
标准有ISO 6506-3：2014《金属材料 布氏硬度试验 上所有的标准/规程关于标准布氏硬度块上的标识
第3部分：标准硬度块的标定》，其第9章规定：“标 内容，以及标定/校准/检定证书中应包含的内容中
准块标定的有效期宜限制为5 a。应注意对于铝合金 均未提及有效期。
和铜合金标准块，标定的有效期宜视实际情况缩短 综上所述，实验室依据ISO 6506-1：2014、EN
到 2~3 a”。此外，与ISO 6506-3：2014 等同的欧洲 ISO 6506-1：2014、BS EN ISO 6506-1：2014、DIN
标准有EN ISO 6506-3：2014和欧洲主要国家标准， EN ISO 6506-1：2014、GB/T 231.1—2018，JIS Z
如 BS EN ISO 6506-3：2014、DIN EN ISO 6506-3： 2243-1：2018 等进行布氏硬度测试时，在确认所使
2014 与 ISO 6506-3：2014；修改 采用 ISO 6506-3： 用的标准硬度块满足相应标准后，对标准硬度块标
2014的我国标准GB/T 231.3—2022《金属材料 布 定的有效期宜限制为5 a；依据ASTM E10-23进行
氏硬度试验 第3部分：标准硬度块的标定》和日本 布氏硬度测试时，在确认所使用的标准硬度块满足
标准JIS B7736：2017《布氏硬度试验 标准块的标 ASTM E10-23附录A4的要求后，对标准硬度块可
定》等 与ISO 6506-3：2014 的规定一致 （见GB/T 不考虑有效期。
231.3—2022第10章和JIS B7736：2017第10章）。 问题：ASTM A370-24《钢产品力学性能试验
② 检定周期一般不超过1 a。如JJG 147—2017 标准方法和定义》对于公制强度单位MPa的修约没
《标准金属布氏硬度块检定规程》第6.4节检定周期 有明确修约间隔，在这种情况下，如果客户需要强度
规定：“首次检定的标准硬度块，检定周期一般不超
数据为MPa单位，应如何进行修约？
过1 a。一个周期后复检合格的标准硬度块的检定有 解答：关于ASTM A370标准强度单位的修约，
效期不超过2 a”。
ASTM A370-22及以前的版本都给出了英制和公制
③ 对标准硬度块标定的有效期未做规定，如
两种单位的修约规定，但公制具体修约规定历经多
ASTM E10-23《金属材料布氏硬度标准试验方法》 次变化，笔者查到ASTM A370-97至ASTM A370-
附录A4《标准布氏硬度块的标定》。
18的规定如表2所示 （表中1 ksi=1 000 psi，1 psi=
现行有效的试验方法标准对硬度计日常检查时
6 894.76 Pa）。
所使用的标准硬度块的要求如表1所示。
自ASTM A370-19至ASTM A370-22，公制MPa
表1 试验方法标准对标准硬度块的要求
表2 ASTM A370标准1997年至2018年版本强度的修约规定

序号 试验方法标准及条款号 对标准硬度块的要求
名称 数据范围 修约值
1 ISO 6506-1：2014 按照ISO 6506-3标定
<50 000 psi （<50 ksi） 100 psi （0.1 ksi）
2 EN ISO 6506-3：2014 按照ISO 6506-3标定
50 000~<100 000 psi
3 GB/T 231.1—2018 附录B 按照GB/T 231.3标定 （50~<100 ksi) 500 psi （0.5 ksi）
屈服点、屈
4 JIS Z 2243-1：2018 附录A 按照JIS B7736标定
服强度、抗 ≥100 000 psi （≥100 ksi） 1 000 psi （1 ksi）
5 ASTM E10-23 A1.4.3 符合附录A4的要求 拉强度 <500 MPa 1 MPa
ISO 6506-3：2014、GB/T 231.3— 2022、 500 MPa~<1 000 MPa 5 MPa
JIS B7736：2017以及ASTM E10-23附录A4标准均 ≥1 000 MPa 10 MPa

77
