Page 95 - 理化检验-物理分册2024年第十二期
P. 95
贾雅妮，等：不锈钢工艺气管泄漏原因

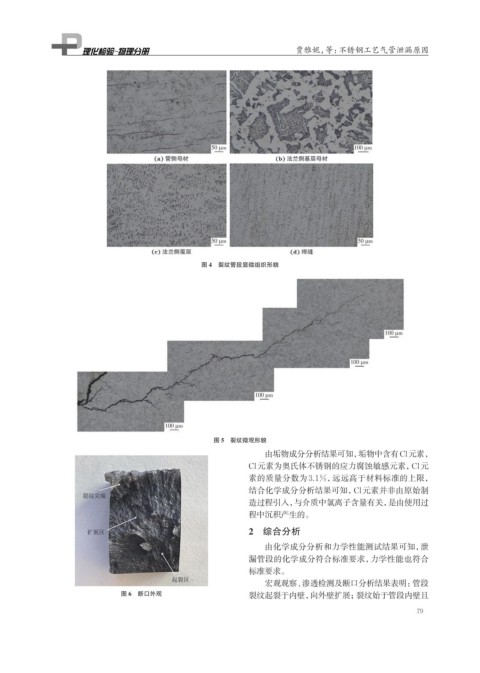

图 4 裂纹管段显微组织形貌
图 5 裂纹微观形貌
由垢物成分分析结果可知，垢物中含有Cl元素，
Cl元素为奥氏体不锈钢的应力腐蚀敏感元素，Cl元
素的质量分数为3.1%，远远高于材料标准的上限，
结合化学成分分析结果可知，Cl元素并非由原始制
裂纹尖端
造过程引入，与介质中氯离子含量有关，是由使用过
程中沉积产生的。
扩展区 2 综合分析
由化学成分分析和力学性能测试结果可知，泄
漏管段的化学成分符合标准要求，力学性能也符合
标准要求。
起裂区
宏观观察、渗透检测及断口分析结果表明：管段
图 6 断口外观 裂纹起裂于内壁，向外壁扩展；裂纹始于管段内壁且
79
