Page 90 - 理化检验-物理分册2024年第十二期
P. 90
袁 琴，等：J55套管断裂原因

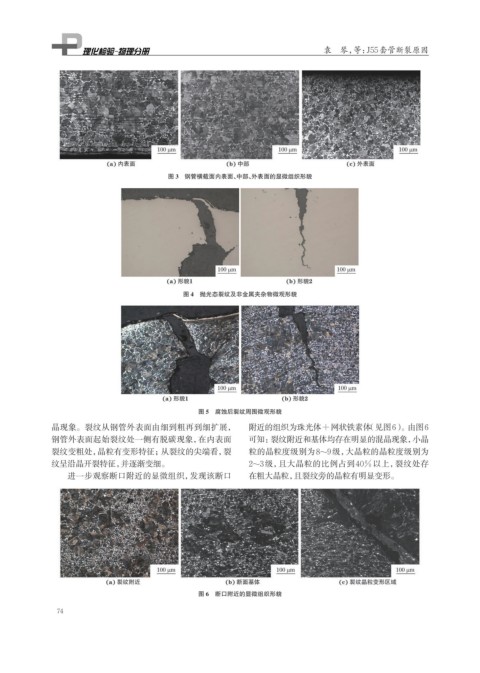

图 3 钢管横截面内表面、中部、外表面的显微组织形貌
图 4 抛光态裂纹及非金属夹杂物微观形貌
图 5 腐蚀后裂纹周围微观形貌
晶现象。裂纹从钢管外表面由细到粗再到细扩展， 附近的组织为珠光体+网状铁素体 （见图6）。由图6
钢管外表面起始裂纹处一侧有脱碳现象，在内表面 可知：裂纹附近和基体均存在明显的混晶现象，小晶
裂纹变粗处，晶粒有变形特征；从裂纹的尖端看，裂 粒的晶粒度级别为8~9级，大晶粒的晶粒度级别为
纹呈沿晶开裂特征，并逐渐变细。 2~3级，且大晶粒的比例占到40%以上，裂纹处存
进一步观察断口附近的显微组织，发现该断口 在粗大晶粒，且裂纹旁的晶粒有明显变形。
图 6 断口附近的显微组织形貌
74
