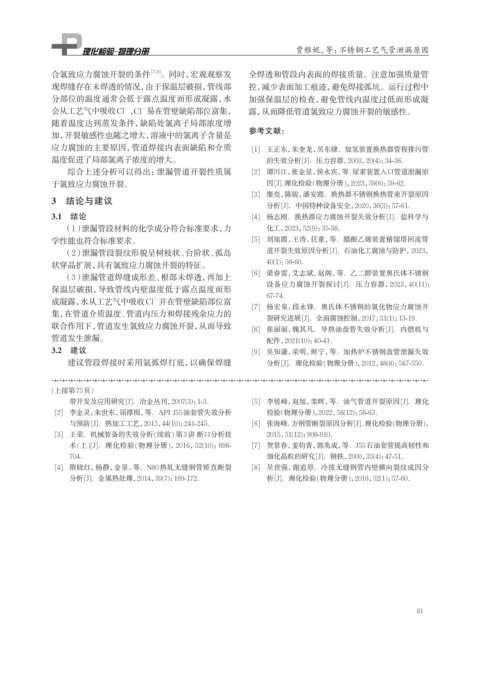

Page 97 - 理化检验-物理分册2024年第十二期

贾雅妮，等：不锈钢工艺气管泄漏原因

合氯致应力腐蚀开裂的条件 [7-9] 。同时，宏观观察发 全焊透和管段内表面的焊接质量。注意加强质量管
现焊缝存在未焊透的情况，由于保温层破损，管线部 控，减少表面加工痕迹，避免焊接弧坑。运行过程中
分部位的温度通常会低于露点温度而形成凝露，水 加强保温层的检查，避免管线内温度过低而形成凝
−
会从工艺气中吸收Cl ，Cl 易在管壁缺陷部位富集， 露，从而降低管道氯致应力腐蚀开裂的敏感性。
−
随着温度达到蒸发条件，缺陷处氯离子局部浓度增
参考文献：
加，开裂敏感性也随之增大，溶液中的氯离子含量是
应力腐蚀的主要原因，管道焊接内表面缺陷和介质 [1] 王正东，朱奎龙，吴东棣．加氢装置换热器管程排污管
温度促进了局部氯离子浓度的增大。 的失效分析[J]．压力容器，2003，20(4)：34-36．
综合上述分析可以得出：泄漏管道开裂性质属 [2] 谭川江，张金星，侯永宾，等.尿素装置入口管道泄漏原
于氯致应力腐蚀开裂。 因[J].理化检验(物理分册)，2023，59(6)：59-62.
[3] 糜亮，陈骏，潘安霞．换热器不锈钢换热管束开裂原因
3 结论与建议
分析[J]．中国特种设备安全，2020，36(3)：57-61．
3.1 结论 [4] 杨志刚．换热器应力腐蚀开裂失效分析[J]．盐科学与
（1）泄漏管段材料的化学成分符合标准要求，力 化工，2023，52(9)：35-38．
学性能也符合标准要求。 [5] 刘旭霞，王涛，任重，等．醋酸乙烯装置精馏塔回流管
（2）泄漏管段裂纹形貌呈树枝状、台阶状、孤岛 道开裂失效原因分析[J]．石油化工腐蚀与防护，2023，
状穿晶扩展，具有氯致应力腐蚀开裂的特征。 40(1)：56-60．
[6] 梁春雷，艾志斌，赵阁，等．乙二醇装置奥氏体不锈钢
（3）泄漏管道焊缝成形差、根部未焊透，再加上
设备应力腐蚀开裂探讨[J]．压力容器，2023，40(11)：
保温层破损，导致管线内壁温度低于露点温度而形
67-74．
成凝露，水从工艺气中吸收Cl 并在管壁缺陷部位富
−
[7] 杨宏泉，段永锋．奥氏体不锈钢的氯化物应力腐蚀开
集，在管道介质温度、管道内压力和焊接残余应力的
裂研究进展[J]．全面腐蚀控制，2017，31(1)：13-19．
联合作用下，管道发生氯致应力腐蚀开裂，从而导致 [8] 张丽丽，魏其凡．导热油盘管失效分析[J]．内燃机与
管道发生泄漏。 配件，2021(10)：40-41．
3.2 建议 [9] 吴知谦，荣明，鲜宁，等．加热炉不锈钢盘管泄漏失效
建议管段焊接时采用氩弧焊打底，以确保焊缝 分析[J]．理化检验(物理分册)，2012，48(8)：547-550．

(上接第75页)
带开发及应用研究[J]．冶金丛刊，2007(3)：1-3． [5] 李锐峰，赵旭，栾晖，等．油气管道开裂原因[J]．理化
[2] 李金灵， 朱世东，屈撑囤，等．API J55油套管失效分析 检验（物理分册），2022，58(12)：58-63．
与预防[J]．热加工工艺，2015，44(10)：241-245． [6] 张海峰． 方钢管断裂原因分析[J]．理化检验(物理分册)，
[3] 王荣．机械装备的失效分析(续前) 第3讲 断口分析技 2015，51(12)：908-910．
术(上)[J]．理化检验(物理分册)，2016，52(10)：698- [7] 贺景春，姜钧普，郭兆成，等．J55石油套管提高韧性和
704． 细化晶粒的研究[J]．钢铁，2000，35(4)：47-51．
[4] 隋晓红，杨静，金星，等．N80热轧无缝钢管矫直断裂 [8] 吴世强，谢逍原．冷拔无缝钢管内壁横向裂纹成因分
分析[J]．金属热处理，2014，39(7)：169-172． 析[J]．理化检验(物理分册)，2016，52(1)：57-60．

81
