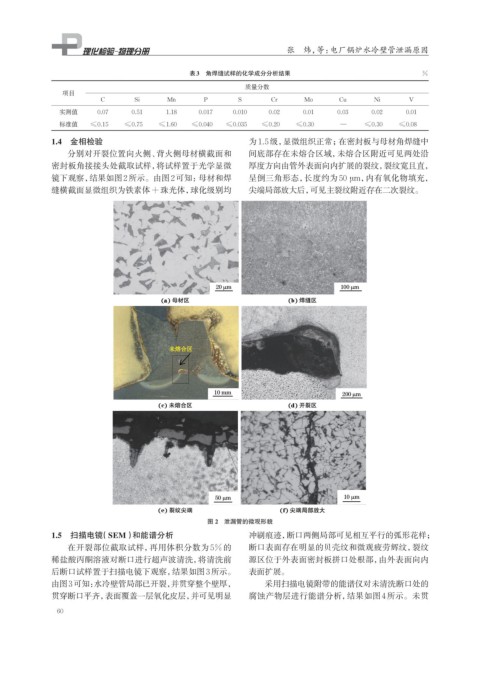

Page 76 - 理化检验-物理分册2024年第十二期
P. 76
张 炜，等：电厂锅炉水冷壁管泄漏原因
表3 角焊缝试样的化学成分分析结果 %
质量分数
项目
C Si Mn P S Cr Mo Cu Ni V
实测值 0.07 0.51 1.18 0.017 0.010 0.02 0.01 0.03 0.02 0.01
标准值 ≤0.15 ≤0.75 ≤1.60 ≤0.040 ≤0.035 ≤0.20 ≤0.30 — ≤0.30 ≤0.08
1.4 金相检验 为1.5级， 显微组织正常；在密封板与母材角焊缝中
分别对开裂位置向火侧、背火侧母材横截面和 间底部存在未熔合区域，未熔合区附近可见两处沿
密封板角接接头处截取试样，将试样置于光学显微 厚度方向由管外表面向内扩展的裂纹，裂纹宽且直，
镜下观察，结果如图2所示。由图2可知：母材和焊 呈倒三角形态，长度约为50 μm，内有氧化物填充，
缝横截面显微组织为铁素体+珠光体，球化级别均 尖端局部放大后，可见主裂纹附近存在二次裂纹。
20 µm 100 µm
(a) 母材区 (b) 焊缝区
未熔合区
10 mm 200 µm
(c) 未熔合区 (d) 开裂区
50 µm 10 µm
(e) 裂纹尖端 (f) 尖端局部放大
图 2 泄漏管的微观形貌
1.5 扫描电镜（SEM）和能谱分析 冲刷痕迹，断口两侧局部可见相互平行的弧形花样；
在开裂部位截取试样，再用体积分数为 5%的 断口表面存在明显的贝壳纹和微观疲劳辉纹，裂纹
稀盐酸丙酮溶液对断口进行超声波清洗，将清洗前 源区位于外表面密封板拼口处根部，由外表面向内
后断口试样置于扫描电镜下观察，结果如图3所示。 表面扩展。
由图3可知： 水冷壁管局部已开裂，并贯穿整个壁厚， 采用扫描电镜附带的能谱仪对未清洗断口处的
贯穿断口平齐，表面覆盖一层氧化皮层，并可见明显 腐蚀产物层进行能谱分析，结果如图 4所示。未贯
