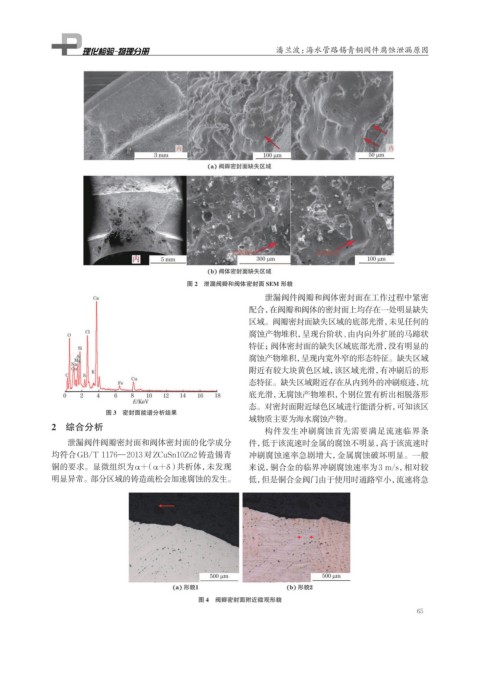

Page 81 - 理化检验-物理分册2024年第十二期
P. 81
潘兰波：海水管路锡青铜阀件腐蚀泄漏原因
图 2 泄漏阀瓣和阀体密封面 SEM 形貌
泄漏阀件阀瓣和阀体密封面在工作过程中紧密
配合，在阀瓣和阀体的密封面上均存在一处明显缺失
区域。阀瓣密封面缺失区域的底部光滑，未见任何的
腐蚀产物堆积，呈现台阶状、由内向外扩展的马蹄状
特征；阀体密封面的缺失区域底部光滑，没有明显的
腐蚀产物堆积，呈现内宽外窄的形态特征。缺失区域
附近有较大块黄色区域，该区域光滑，有冲刷后的形
态特征。缺失区域附近存在从内到外的冲刷痕迹，坑
底光滑，无腐蚀产物堆积，个别位置有析出相脱落形
态。对密封面附近绿色区域进行能谱分析，可知该区
图 3 密封面能谱分析结果
域物质主要为海水腐蚀产物。
2 综合分析
构件发生冲刷腐蚀首先需要满足流速临界条
泄漏阀件阀瓣密封面和阀体密封面的化学成分 件，低于该流速时金属的腐蚀不明显，高于该流速时
均符合GB/T 1176—2013对ZCuSn10Zn2铸造锡青 冲刷腐蚀速率急剧增大，金属腐蚀破坏明显。一般
铜的要求。显微组织为α+（α+δ）共析体，未发现 来说，铜合金的临界冲刷腐蚀速率为3 m/s，相对较
明显异常。部分区域的铸造疏松会加速腐蚀的发生。 低，但是铜合金阀门由于使用时通路窄小，流速将急
图 4 阀瓣密封面附近微观形貌
65
