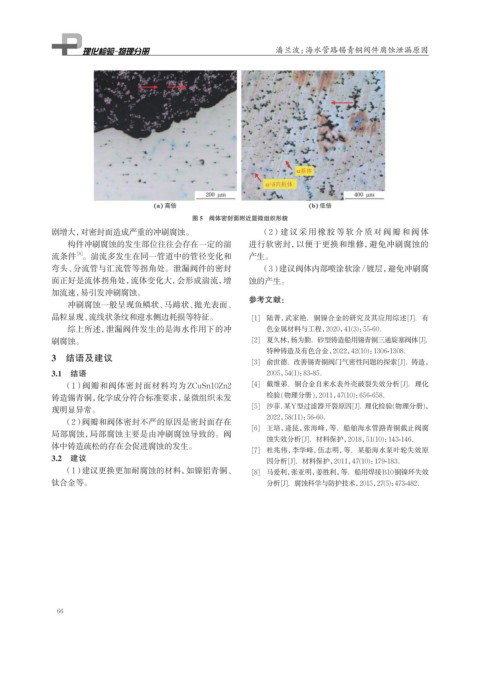

Page 82 - 理化检验-物理分册2024年第十二期
P. 82
潘兰波：海水管路锡青铜阀件腐蚀泄漏原因
图 5 阀体密封面附近显微组织形貌
剧增大，对密封面造成严重的冲刷腐蚀。 （2）建议采用橡胶等软介质对阀瓣和阀体
构件冲刷腐蚀的发生部位往往会存在一定的湍 进行软密封，以便于更换和维修，避免冲刷腐蚀的
流条件 。湍流多发生在同一管道中的管径变化和 产生。
[8]
弯头、分流管与汇流管等拐角处。泄漏阀件的密封 （3）建议阀体内部喷涂软涂/镀层，避免冲刷腐
面正好是流体拐角处，流体变化大，会形成湍流，增 蚀的产生。
加流速，易引发冲刷腐蚀。
参考文献：
冲刷腐蚀一般呈现鱼鳞状、马蹄状、抛光表面、
晶粒显现、流线状条纹和迎水侧边耗损等特征。 [1] 陆菁，武家艳．铜镍合金的研究及其应用综述[J]．有
综上所述，泄漏阀件发生的是海水作用下的冲 色金属材料与工程，2020，41(3)：55-60．
刷腐蚀。 [2] 夏久林，杨为勤．砂型铸造船用锡青铜三通旋塞阀体[J]．
特种铸造及有色合金，2022，42(10)：1306-1308．
3 结语及建议 [3] 俞世德．改善锡青铜阀门气密性问题的探索[J]．铸造，
3.1 结语 2005，54(1)：83-85．
（1）阀瓣和阀体密封面材料均为ZCuSn10Zn2 [4] 戴维弟．铜合金自来水表外壳破裂失效分析[J]．理化
铸造锡青铜，化学成分符合标准要求，显微组织未发 检验(物理分册)，2011，47(10)：656-658．
现明显异常。 [5] 沙菲． 某Y型过滤器开裂原因[J]． 理化检验(物理分册)，
2022，58(11)：56-60．
（2）阀瓣和阀体密封不严的原因是密封面存在
[6] 王培，逄昆，张海峰，等．船舶海水管路青铜截止阀腐
局部腐蚀，局部腐蚀主要是由冲刷腐蚀导致的。阀
蚀失效分析[J]．材料保护，2018，51(10)：143-146．
体中铸造疏松的存在会促进腐蚀的发生。
[7] 杜兆伟，李华峰，伍志明，等．某船海水泵叶轮失效原
3.2 建议 因分析[J]．材料保护，2011，47(10)：179-183．
（1）建议更换更加耐腐蚀的材料，如镍铝青铜、 [8] 马爱利，张亚明，姜胜利，等．船用焊接B10铜镍环失效
钛合金等。 分析[J]．腐蚀科学与防护技术，2015，27(5)：473-482．
66
