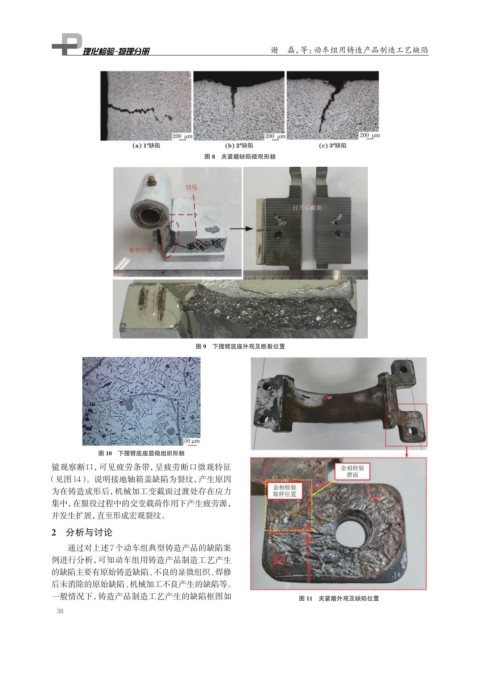

Page 54 - 理化检验-物理分册2024年第十二期
P. 54
谢 磊，等：动车组用铸造产品制造工艺缺陷
图 8 夹紧箍缺陷微观形貌
图 9 下摆臂底座外观及断裂位置
图 10 下摆臂底座显微组织形貌
镜观察断口，可见疲劳条带，呈疲劳断口微观特征
（见图14）。说明接地轴箱盖缺陷为裂纹，产生原因
为在铸造成形后，机械加工变截面过渡处存在应力
集中，在服役过程中的交变载荷作用下产生疲劳源，
并发生扩展，直至形成宏观裂纹。
2 分析与讨论
通过对上述7个动车组典型铸造产品的缺陷案
例进行分析，可知动车组用铸造产品制造工艺产生
的缺陷主要有原始铸造缺陷、不良的显微组织、焊修
后未消除的原始缺陷、机械加工不良产生的缺陷等。
一般情况下，铸造产品制造工艺产生的缺陷框图如 图 11 夹紧箍外观及缺陷位置
38
