徐燕健，等：某亚临界锅炉过热器管腐蚀泄漏原因

20 µm 20 µm
(a) 向火面裂纹 (b) 向火面显微组织

20 µm 20 µm
(c) 蠕变孔洞 (d) 背火面显微组织

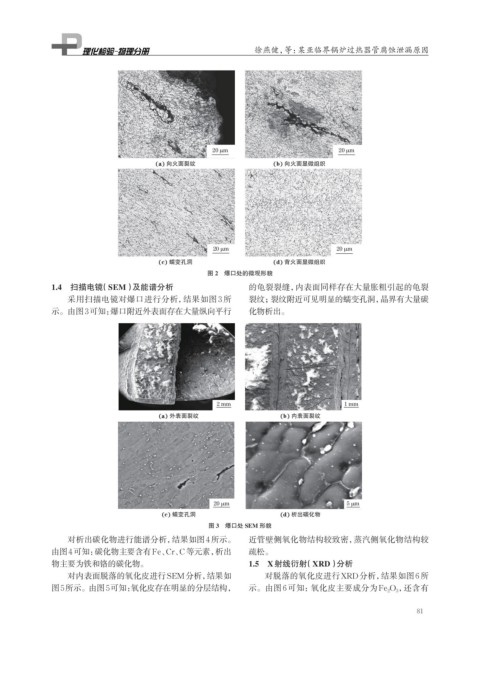

图 2 爆口处的微观形貌
1.4 扫描电镜（SEM）及能谱分析 的龟裂裂缝，内表面同样存在大量胀粗引起的龟裂
采用扫描电镜对爆口进行分析，结果如图3所 裂纹；裂纹附近可见明显的蠕变孔洞，晶界有大量碳
示。由图3可知： 爆口附近外表面存在大量纵向平行 化物析出。

2 mm 1 mm
(a) 外表面裂纹 (b) 内表面裂纹

20 µm 5 µm
(c) 蠕变孔洞 (d) 析出碳化物
图 3 爆口处 SEM 形貌
对析出碳化物进行能谱分析，结果如图4所示。 近管壁侧氧化物结构较致密，蒸汽侧氧化物结构较
由图4可知： 碳化物主要含有Fe、Cr、C等元素，析出 疏松。
物主要为铁和铬的碳化物。 1.5 X射线衍射 （XRD）分析

对内表面脱落的氧化皮进行SEM分析，结果如 对脱落的氧化皮进行XRD分析，结果如图6所
图5所示。由图5可知：氧化皮存在明显的分层结构， 示。由图6可知：氧化皮主要成分为Fe 2 O 3 ，还含有

81
