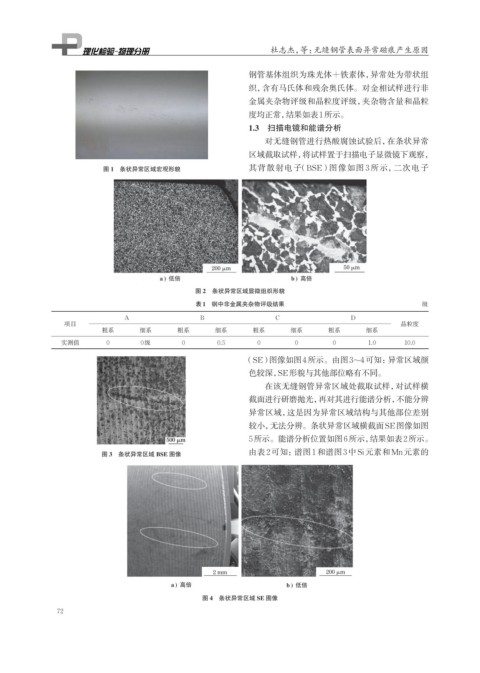

杜志杰，等：无缝钢管表面异常磁痕产生原因
钢管基体组织为珠光体＋铁素体，异常处为带状组
织，含有马氏体和残余奥氏体。对金相试样进行非
金属夹杂物评级和晶粒度评级，夹杂物含量和晶粒
度均正常，结果如表1所示。
1.3 扫描电镜和能谱分析
对无缝钢管进行热酸腐蚀试验后，在条状异常
区域截取试样，将试样置于扫描电子显微镜下观察，
图 1 条状异常区域宏观形貌 其背散射电子（BSE）图像如图 3 所示，二次电子
图 2 条状异常区域显微组织形貌
表1 钢中非金属夹杂物评级结果 级
A B C D
项目 晶粒度
粗系 细系 粗系 细系 粗系 细系 粗系 细系
实测值 0 0级 0 0.5 0 0 0 1.0 10.0
（SE）图像如图4所示。由图3~4可知：异常区域颜
色较深，SE形貌与其他部位略有不同。
在该无缝钢管异常区域处截取试样，对试样横
截面进行研磨抛光，再对其进行能谱分析，不能分辨
异常区域，这是因为异常区域结构与其他部位差别
较小，无法分辨。条状异常区域横截面SE图像如图
5所示。能谱分析位置如图6所示，结果如表2所示。
图 3 条状异常区域 BSE 图像 由表2可知：谱图1和谱图3中Si元素和Mn元素的
图 4 条状异常区域 SE 图像
