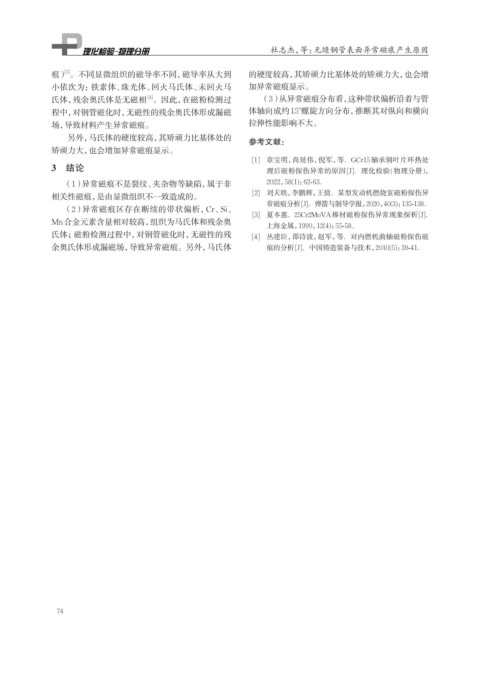

Page 90 - 理化检验-物理分册2024年第六期

杜志杰，等：无缝钢管表面异常磁痕产生原因

痕） 。不同显微组织的磁导率不同，磁导率从大到 的硬度较高，其矫顽力比基体处的矫顽力大，也会增
[3]
小依次为：铁素体、珠光体、回火马氏体、未回火马 加异常磁痕显示。
氏体，残余奥氏体是无磁相 。因此，在磁粉检测过 （3）从异常磁痕分布看，这种带状偏析沿着与管
[4]
程中，对钢管磁化时，无磁性的残余奥氏体形成漏磁 体轴向成约15°螺旋方向分布，推断其对纵向和横向
场，导致材料产生异常磁痕。 拉伸性能影响不大。
另外，马氏体的硬度较高，其矫顽力比基体处的
参考文献：
矫顽力大，也会增加异常磁痕显示。
[1] 章宝明，尚延伟，倪军，等．GCr15轴承钢叶片环热处
3 结论 理后磁粉探伤异常的原因[J]．理化检验(物理分册)，

（1）异常磁痕不是裂纹、夹杂物等缺陷，属于非 2022，58(1)：62-63．
相关性磁痕，是由显微组织不一致造成的。 [2] 刘天昳，李鹏辉，王倩．某型发动机燃烧室磁粉探伤异
常磁痕分析[J]．弹箭与制导学报，2020，40(3)：135-138．
（2）异常磁痕区存在断续的带状偏析，Cr、Si、
[3] 夏本惠．25Cr2MoVA棒材磁粉探伤异常现象探析[J]．
Mn合金元素含量相对较高，组织为马氏体和残余奥
上海金属，1990，12(4)：55-58．
氏体；磁粉检测过程中，对钢管磁化时，无磁性的残 [4] 丛建臣，邵诗波，赵军，等．对内燃机曲轴磁粉探伤磁
余奥氏体形成漏磁场，导致异常磁痕。另外，马氏体 痕的分析[J]．中国铸造装备与技术，2010(5)：39-41．

74
