杜艳华，等：Zirlo合金和M5合金的微观组织和微区成分

为密排六方的α-Zr, 晶格常数a=3.231,c=5.148。 Nb 元素为主。分别采集这两种不同的第二相粒
2.2 Zirlo合金微观结构和微区成分分析 子的高分辨图像，并对其进行傅里叶变换，结果如
图 3 为 Zirlo 合金透射电子显微镜形貌及第二 图4，5所示。图4为Zirlo合金尺寸较小的第二相粒
相粒子能谱图。由图 3 可知：Zirlo合金中存在大小 子的高分辨图像及傅里叶变换图像，图 5 为Zirlo合
不同的两种第二相粒子，尺寸较大的第二相主要以 金尺寸较大的第二相粒子的高分辨图像及傅里叶
Zr、Nb、Fe元素为主，尺寸较小的第二相主要以Zr、 变换图像。

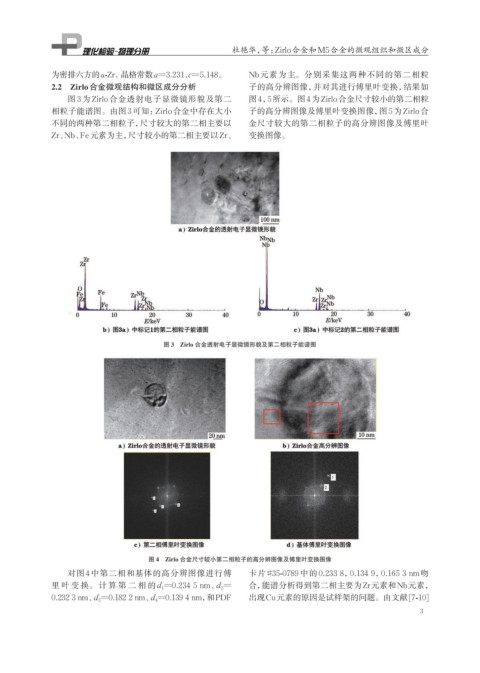

图 3 Zirlo 合金透射电子显微镜形貌及第二相粒子能谱图

图 4 Zirlo 合金尺寸较小第二相粒子的高分辨图像及傅里叶变换图像
对图 4 中第二相和基体的高分辨图像进行傅 卡片#35-0789 中的 0.233 8，0.134 9，0.165 3 nm吻
里叶变换。计算第二相的 d 1 =0.234 5 nm、 d 2 = 合，能谱分析得到第二相主要为Zr元素和Nb元素，
0.232 3 nm、 d 3 =0.182 2 nm、 d 4 =0.139 4 nm，和PDF 出现Cu元素的原因是试样架的问题。由文献[7-10]
