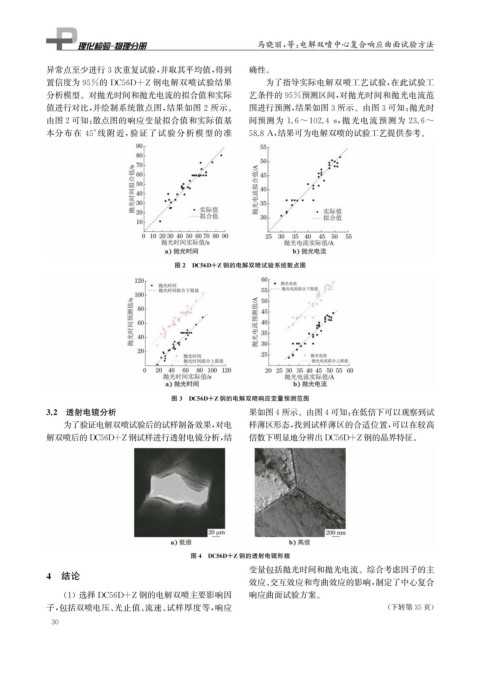

Page 42 - 理化检验-物理分册2024年第五期

马晓丽, 等: 电解双喷中心复合响应曲面试验方法

异常点至少进行3次重复试验, 并取其平均值, 得到 确性。
置信度为95%的 DC56D+Z 钢电解双喷试验结果 为了指导实际电解双喷工艺试验, 在此试验工
分析模型。对抛光时间和抛光电流的拟合值和实际 艺条件的95%预测区间, 对抛光时间和抛光电流范
值进行对比, 并绘制系统散点图, 结果如图2所示。 围进行预测, 结果如图3所示。由图3可知: 抛光时

由图2可知: 散点图的响应变量拟合值和实际值基 间预测为 1.6~102.4s , 抛光电流预测为 23.6~

本分布在 45° 线附近, 验证了试验分析模型的准 58.8A , 结果可为电解双喷的试验工艺提供参考。

图2 DC56D+Z钢的电解双喷试验系统散点图

图3 DC56D+Z钢的电解双喷响应变量预测范围
3.2 透射电镜分析 果如图4所示。由图4可知: 在低倍下可以观察到试
为了验证电解双喷试验后的试样制备效果, 对电 样薄区形态, 找到试样薄区的合适位置, 可以在较高
解双喷后的 DC56D+Z钢试样进行透射电镜分析, 结 倍数下明显地分辨出 DC56D+Z钢的晶界特征。

图4 DC56D+Z钢的透射电镜形貌
变量包括抛光时间和抛光电流。综合考虑因子的主
4 结论
效应、 交互效应和弯曲效应的影响, 制定了中心复合
( 1 )选择 DC56D+Z钢的电解双喷主要影响因 响应曲面试验方案。

子, 包括双喷电压、 光止值、 流速、 试样厚度等, 响应 ( 下转第35页)
3 0
