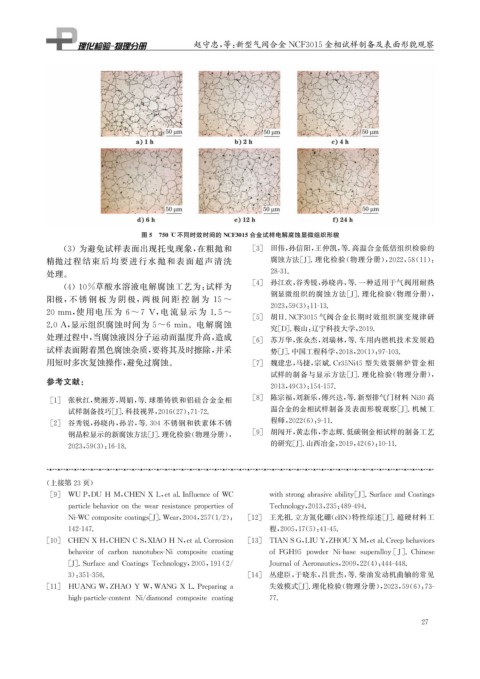

Page 39 - 理化检验-物理分册2024年第五期

赵守忠, 等: 新型气阀合金 NCF3015金相试样制备及表面形貌观察

图5 750℃不同时效时间的 NCF3015合金试样电解腐蚀显微组织形貌
( 3 )为避免试样表面出现托曳现象, 在粗抛和 [ 3 ] 田伟, 孙信阳, 王仲凯, 等. 高温合金低倍组织检验的

精抛过程结束后均要进行水抛和表面超声清洗 腐蚀方法[ J ] . 理化检验( 物理分册), 2022 , 58 ( 11 ):
处理。 28-31.
[ 4 ] 孙江欢, 谷秀锐, 孙晓冉, 等. 一种适用于气阀用耐热

( 4 ) 10%草酸水溶液电解腐蚀工艺为: 试样为
钢显微组织的腐蚀方法[ J ] . 理化检验( 物理分册),
阳极, 不 锈 钢 板 为 阴 极, 两 极 间 距 控 制 为 15~
2023 , 59 ( 3 ): 11-13.

20mm , 使用电压为 6~7 V , 电流显示为 1.5~
[ 5 ] 胡日.NCF3015气阀合金长期时效组织演变规律研

2.0A , 显示组织腐蚀时间为 5~6min 。电解腐蚀
究[ D ] . 鞍山: 辽宁科技大学, 2019.
处理过程中, 当腐蚀液因分子运动而温度升高, 造成 [ 6 ] 苏万华, 张众杰, 刘瑞林, 等. 车用内燃机技术发展趋
试样表面附着黑色腐蚀杂质, 要将其及时擦除, 并采 势[ J ] . 中国工程科学, 2018 , 20 ( 1 ): 97-103.
用短时多次复蚀操作, 避免过腐蚀。 [ 7 ] 魏建忠, 马捷, 宗斌.Cr35Ni45 型失效裂解炉管金相
参考文献: 试样的制备与显示方法[ J ] . 理化检验( 物理分册),
2013 , 49 ( 3 ): 154-157.
[ 1 ] 张秋红, 樊湘芳, 周娟, 等. 球墨铸铁和铝硅合金金相 [ 8 ] 陈宗福, 刘新乐, 傅兴达, 等. 新型排气门材料 Ni30高
温合金的金相试样制备及表面形貌观察[ J ] . 机械工
试样制备技巧[ J ] . 科技视界, 2016 ( 27 ): 71-72.
[ 2 ] 谷秀锐, 孙晓冉, 孙岩, 等.304 不锈钢和铁素体不锈 程师, 2022 ( 6 ): 9-11.
[ 9 ] 胡闯开, 黄志伟, 李志辉. 低碳钢金相试样的制备工艺
钢晶粒显示的新腐蚀方法[ J ] . 理化检验( 物理分册),
的研究[ J ] . 山西冶金, 2019 , 42 ( 6 ): 10-11.
2023 , 59 ( 3 ): 16-18.

( 上接第23页)

[ 9 ] WUP , DU H M , CHENXL , etal.InfluenceofWC withstron gabrasiveabilit y [ J ] .SurfaceandCoatin g s

p articlebehavioronthewearresistancep ro p ertiesof Technolo gy , 2013 , 235 : 489-494.

Ni-WCcom p ositecoatin g s [ J ] .Wear , 2004 , 257 ( 1 / 2 ): [ 12 ] 王光祖. 立方氮化硼( cBN ) 特性综述[ J ] . 超硬材料工

142-147. 程, 2005 , 17 ( 5 ): 41-45.

[ 10 ] CHENXH , CHENCS , XIAO H N , etal.Corrosion [ 13 ] TIANSG , LIUY , ZHOUXM , etal.Cree p behaviors

behaviorofcarbonnanotubes-Nicom p ositecoatin g ofFGH95 p owder Ni-basesu p erallo y [ J ] .Chinese

[ J ] .SurfaceandCoatin g sTechnolo gy , 2005 , 191 ( 2 / JournalofAeronautics , 2009 , 22 ( 4 ): 444-448.

3 ): 351-356. [ 14 ] 丛建臣, 于晓东, 吕世杰, 等. 柴油发动机曲轴的常见

[ 11 ] HUANG W , ZHAO Y W , WANG XL.Pre p arin ga 失效模式[ J ] . 理化检验( 物理分册), 2023 , 59 ( 6 ): 73-

hi g h- p article-content Ni / diamondcom p ositecoatin g 77.
7
2
