侯怀书, 等: 不同回火温度下 C60模具钢硬度的涡流测试方法

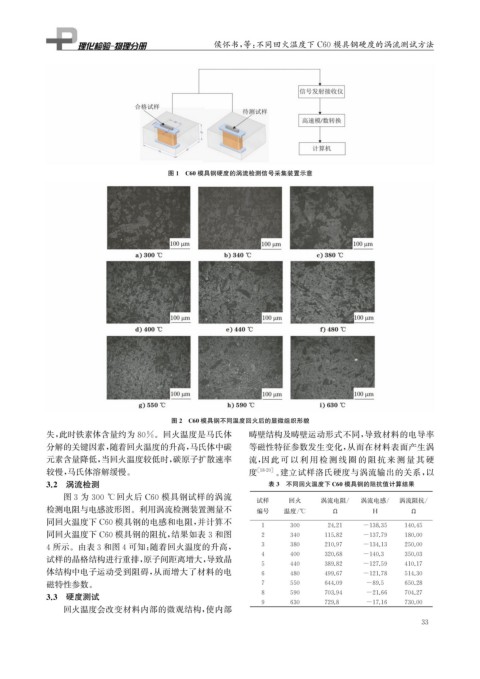

图1 C60模具钢硬度的涡流检测信号采集装置示意

图2 C60模具钢不同温度回火后的显微组织形貌
失, 此时铁素体含量约为80% 。回火温度是马氏体 畴壁结构及畴壁运动形式不同, 导致材料的电导率
分解的关键因素, 随着回火温度的升高, 马氏体中碳 等磁性特征参数发生变化, 从而在材料表面产生涡
元素含量降低, 当回火温度较低时, 碳原子扩散速率 流, 因此 可 以 利 用 检 测 线 圈 的 阻 抗 来 测 量 其 硬
较慢, 马氏体溶解缓慢。 度 [ 18-20 ] 。 建立试样洛氏硬度与涡流输出的关系, 以
3.2 涡流检测 表3 不同回火温度下 C60模具钢的阻抗值计算结果

图3为 300 ℃ 回火后 C60 模具钢试样的涡流
试样 回火 涡流电阻 / 涡流电感 / 涡流阻抗 /
检测电阻与电感波形图。利用涡流检测装置测量不 编号 温度 / ℃ Ω H Ω
同回火温度下 C60模具钢的电感和电阻, 并计算不
1 300 24.21 -138.35 140.45
同回火温度下 C60模具钢的阻抗, 结果如表3和图 2 340 115.82 -137.79 180.00
4所示。由表3和图4可知: 随着回火温度的升高, 3 380 210.97 -134.13 250.00
试样的晶格结构进行重排, 原子间距离增大, 导致晶 4 400 320.68 -140.3 350.03
5 440 389.82 -127.59 410.17
体结构中电子运动受到阻碍, 从而增大了材料的电 6 480 499.67 -121.78 514.30
磁特性参数。 7 550 644.09 -89.5 650.28
3.3 硬度测试 8 590 703.94 -21.66 704.27
9 630 729.8 -17.16 730.00
回火温度会改变材料内部的微观结构, 使内部
